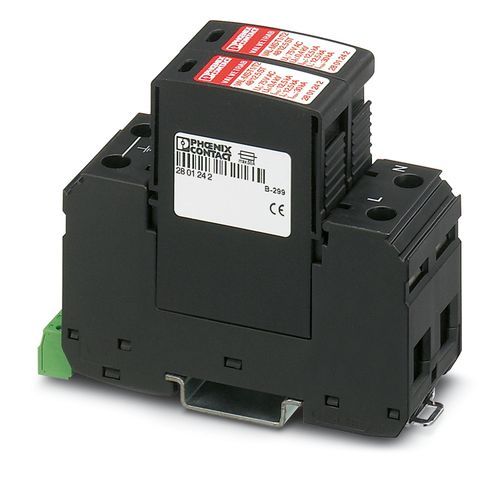

VAL-MS-T1/T2 48/12.5/1+1V-FM - Tip 1/2 yıldırım/aşırı gerilim arestörü 2801533
Topraklı dönüş iletkenli (artı kutbu) 48 V DC uygulamaları için üniversal varistör temelli plug-in yıldırım/aşırı gerilim arestörü, Yıldırım Koruma Seviyeleri III ve IV için riziko değerlendirmesi yok, ikaz kontaklı.

Ürün verileri
100 parametreTeknik Özellikler
- Ürün tipi
- Arestör kombinasyonu
- Ürün gamı
- VALVETRAB MS
- IEC kategorisi
- I / IIT1 / T2
- EN tip
- T1 / T2
- IEC güç kaynağı sistemi
- TN-S
- Tasarım
- Ray modülü, iki kısımlı, bölünebilir
- Kutup sayısı
- 2
- Aşırı gerilim koruması arızalı mesajı
- Optik, ikaz kontağı
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal frekans fN
- 50 Hz (60 Hz)
- Bağlantı adı
- İkaz kontağı
- Anahtarlama işlevi
- Enversör kontak
- Çalışma gerilimi
- 5 V AC ... 250 V AC125 V DC (200 mA DC)
- Çalışma akımı
- 5 mA AC ... 1,5 A AC1 A DC (30 V DC)
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M5
- Sıkma torku
- 3 Nm (1,5 mm² ... 16 mm²)4,5 Nm (25 mm² ... 35 mm²)
- Kablo soyma uzunluğu
- 16 mm
- İletken kesiti, çok damarlı
- 1,5 mm² ... 25 mm²
- İletken kesiti, tek telli
- 1,5 mm² ... 35 mm²
- Kablo kesiti AWG
- 15 ... 2
- Bağlantı yöntemi
- Çatal kablo pabucu
- İletken kesiti, çok damarlı
- 1,5 mm² ... 16 mm²
- Bağlantı yöntemi
- COMBICON ile Geçmeli/Vida bağlantısı
- Vida yivi
- M2
- Sıkma torku
- 0,25 Nm
- Kablo soyma uzunluğu
- 7 mm
- İletken kesiti, çok damarlı
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Boyutlu çizim
- Genişlik
- 35,6 mm
- Yükseklik
- 96,8 mm
- Derinlik
- 77,5 mm (7.5 mm DIN rayı dahil)
- Yatay pin aralığı
- 2 Birim
- Renk
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PA 6.6/PBT
- Malzeme grubu
- I
- Muhafaza malzemesi
- PA 6.6PBT
- Açık yan taraf
- Hayır
- Koruma hatları
- L-NL-PEN-PE(L+) - (L-)(L+) - PE(L-) - PE
- Hareket yönü
- L-L / L-PE
- Nennspannung UN
- 60 V AC ±10 % (TN-S)60 V DC ±10 %-48 V DC ±10 % (RRH)
- Nominal frekans fN
- 50 Hz (60 Hz)
- Maksimum sürekli gerilim UC
- 75 V AC100 V DC
- Nominal yük akımı IL
- 80 A
- Toprak iletkeni akımı IPE
- ≤ 0,6 mA
- Beklemede güç tüketimi PC
- ≤ 90 mVA
- Nominal deşarj akımı In 8/20) µs
- 12,5 kA
- Maksimum deşarj akımı Imax (8/20) µs
- 30 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 6,25 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 39 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 12,5 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 50 kA
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 12,5 kA
- Kısa devre stabilitesi ISCCR
- 25 kA
- Koruma seviyesi Up (L-N)
- ≤ 0,4 kV
- Koruma seviyesi Up (L-PE)
- ≤ 0,8 kV
- Koruma seviyesi Up (N-PE)
- ≤ 0,4 kV
- Koruma seviyesi Up (L+) - (L-)
- ≤ 0,4 kV
- Gerilim koruma seviyesi Up (L+) - PE
- ≤ 0,4 kV
- Gerilim koruma seviyesi Up (L-) - PE
- ≤ 0,8 kV
- Artık gerilim Ures
- ≤ 0,4 kV (In'de)≤ 0,35 kV (10 kA'de)≤ 0,3 kV (5 kA'de)≤ 0,275 kV (4 kA'da)≤ 0,25 kV (3 kA'de)
- UT'de TOV davranışı
- 100 V AC (5 sn / dayanma modu)130 V DC (5 sn / dayanma modu)
- Tepki süresi tA
- ≤ 25 ns
- V tipi geçiş kablajlı maks. ön sigorta
- 80 A (gG - 16 mm²)
- Paralel kablajlı maks. ön sigorta
- 160 A (gG)
- Maksimum deşarj akımı Imax (8/20) µs
- 65 kA
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Maksimum sürekli çalışma çerilimi MCOV (L+) - (L-)
- 100 V DC
- Maksimum sürekli çalışma gerilimi MCOV (L+) - G
- 100 V DC
- Maksimum sürekli çalışma gerilimi MCOV (L-) - G
- 100 V DC
- kısa devre akım seviyesi (SCCR)
- 5 kA
- Gerilim koruma seviyesi VPR (L+) - (L-)
- 400 V
- Gerilim koruma seviyesi VPR (L+) - G
- 400 V
- Gerilim koruma seviyesi VPR (L-) - G
- 600 V
- Nominal darbe deşarj akımı In (L+) - (L-)
- 20 kA
- Nominal deşarj akımı In (L+) - G
- 20 kA
- Nominal darbe deşarj akımı In (L-) - G
- 20 kA
- Koruma hatları
- (L+) - (L-)(L+) - G(L-) - G
- Nominal gerilim
- 60 V DC
- SPD Tipi
- 1CA
- Çalışma gerilimi
- 125 V AC
- AC çalışma akımı
- 1 A AC
- Sıkma torku
- 30 lbf-in.
- Kablo kesiti AWG
- 14 ... 2
- Standartlar/spesifikasyonlar
- IEC 61643-11
- Not
- 2011
- Standartlar/spesifikasyonlar
- EN 61643-11
- Not
- 2012
- Montaj tipi
- DIN rayı: 35 mm
