SOK-230-NN-1

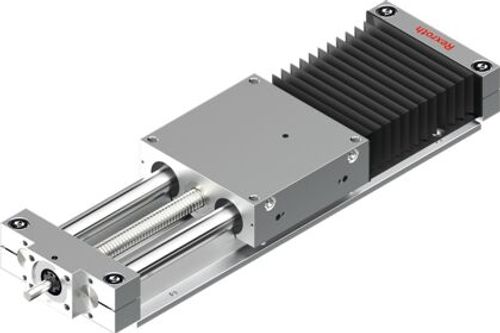

Doğrusal kızaklar, açık, SGK bilyalı vidalı tahrik mekanizmalı, boyut 230
- Destekleyen bir kurulum için açık yapı şekli
- Şaft desteği sayesinde büyük uzunluklar olanaklı
- Yüksek ilerleme kuvvetleri
- Boşluksuz ayarlanmış silindirik somun ile, DIN 69051 uyarınca T7 tolerans sınıfında yer alan yuvarlamalı Rexroth hassas bilyalı vidalı tahrik mekanizması
- Büyük hatveler sayesinde yüksek hareket hızları
- Kılavuz sisteminin her iki tarafında bulunan merkezî yağlama (gresle yağlama) sayesinde düşük maliyetli bakım
- Kapaklı körük
- Merkezleme ve vida dişleri ile basit motor bağlantısı
- Aksesuarlardan oluşan geniş bir ürün yelpazesi sağlanmakta

Ürün verileri
17 parametreTeknik Özellikler
- Anma boyutu [mm]
- SOK-230
- amax azami hızlanma [m/s²]
- 27
- vmax izin verilen azami doğrusal hız [m/s]
- 1.6
- Lmax azami uzunluk [mm]
- 4000
- Cgw kılavuz dinamik yük değeri [N]
- 24950
- Cfb sabit yatak dinamik yük değeri [N]
- 26000
- Cbs bilyalı vidalı tahrik mekanizması dinamik yük değeri [N]
- 31700
- Mt dinamik burulma yük torku [Nm]
- 928
- ML dinamik uzunlamasına taşıma torku [Nm]
- 1057
- X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]
- 350
- Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]
- 399
- Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]
- 399
- Y yönünde azami dinamik yük Fy max [N]
- 8960
- Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*
- 0 °C ... 40 °C
- Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*
- Yoğuşma noktasının altına düşülmez
- Ağırlık [kg]
- 0
- Z yönünde maksimum dinamik yük Fz max [N]
- 8960
