Festo/CLR-16-20-L-P-A

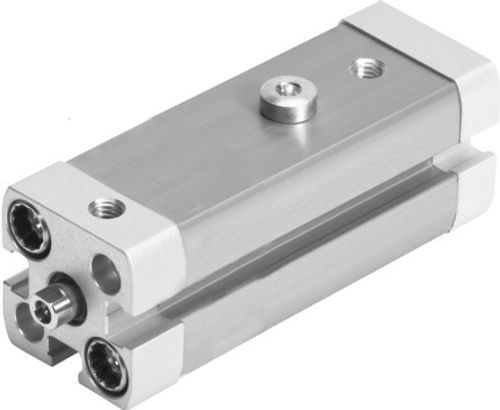

Doğrusal/döner kilitleme CLR-16-20-L-P-A 535438

Ürün verileri
32 parametreTeknik Özellikler
- Toplam strok
- 30 mm
- Piston çapı
- 16 mm
- Piston mili diş ölçüsü
- M4
- Dönüş açısı
- 90 derece +/- 4 derece
- Sıkma stroku
- 20 mm
- Sönümleme
- Esnek sönümleme halkaları/plakaları iki taraflı
- Montaj konumu
- herhangi bir
- Tasarım
- Piston Piston mili Silindir boru
- Konum algılama
- yaklaşım sensörü için
- Dönüş yönü
- sol
- Sembol
- 00991217
- Çalışma basıncı
- 2 bar ... 10 bar
- Çalışma şekli
- çift etkili
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B2-L
- Ortam sıcaklığı
- -10 °C ... 80 °C
- 0,2 MPa'da (2 bar, 29 psi) efektif sıkma kuvveti
- 17 N
- 0,4 MPa'da (4 bar, 58 psi) efektif sıkma kuvveti
- 36 N
- 0,6 MPa'da (6 bar, 87 psi) efektif sıkma kuvveti
- 53 N
- Sabitleme parmağı vidası maks. sıkma torku
- 3 Nm
- 0,6 MPa'da (6 bar, 87 psi) teorik sıkma kuvveti
- 90 N
- Ürün ağırlığı
- 190 g
- Montaj türü
- isteğe bağlı olarak: geçiş deliği ile dişi diş ile aksesuarlarla
- Pnömatik bağlantı
- M5
- Kovan vidaları malzemesi
- Çelik galvanize
- Kapak malzemesi
- Dövme alüminyum alaşım kaplı
- Sızdırmazlık elemanları malzemesi
- NBR TPE-U(PU)
- Gövde malzemesi
- Dövme alüminyum alaşım sürgülü eloksallı
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Silindir borusu malzemesi
- Dövme alüminyum alaşım sürgülü eloksallı
Aksesuarlar

Ayak bağlantısı 537238
HNA-16

Flanş bağlantısı 537246
FNC-16

Hortum 197376
PUN-H-4X0,75-NT

Hortum 197383
PUN-H-4X0,75-BL

Hortum 197390
PUN-H-4X0,75-SW

Hortum 8048671
PUN-H-4X0,75-TBL

Tek yönlü akış kontrol valfleri 193138
GRLA-M5-QS-4-D

Tek yönlü akış kontrol valfleri 8068723
VFOE-LE-T-M5-Q4

Çabuk Bağlantı Rakoru 153304
QSM-M5-4

Çabuk Bağlantı Rakoru 153315
QSM-M5-4-I

L-Çabuk Bağlantı Rakoru 153333
QSML-M5-4

Yaklaşım sensörü|Silindir Sensörü 574334
SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574335
SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338
SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 8059120
SDBT-MSX-1L-PU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059121
SDBT-MSX-1L-PU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 8059123
SDBT-MSX-1L-NU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059124
SDBT-MSX-1L-NU-E-2.5-N-LE
