Festo/CLR-20-10-L-P-A

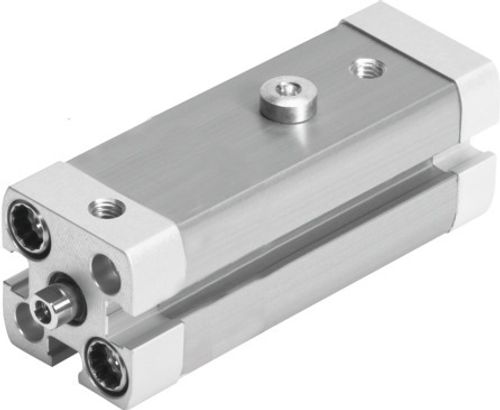

Doğrusal/döner kilitleme CLR-20-10-L-P-A 535440

Doğrusal/döner kilitleme CLR-20-10-L-P-A 535440
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Toplam strok
22 mm
Piston çapı
20 mm
Piston mili diş ölçüsü
M6
Dönüş açısı
90 derece +/- 3 derece
Sıkma stroku
10 mm
Sönümleme
Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu
herhangi bir
Tasarım
Piston Piston mili Silindir boru
Konum algılama
yaklaşım sensörü için
Dönüş yönü
sol
Sembol
00991217
Çalışma basıncı
2 bar ... 10 bar
Çalışma şekli
çift etkili
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Ortam sıcaklığı
-10 °C ... 80 °C
0,2 MPa'da (2 bar, 29 psi) efektif sıkma kuvveti
35 N
0,4 MPa'da (4 bar, 58 psi) efektif sıkma kuvveti
73 N
0,6 MPa'da (6 bar, 87 psi) efektif sıkma kuvveti
109 N
Sabitleme parmağı vidası maks. sıkma torku
12 Nm
0,6 MPa'da (6 bar, 87 psi) teorik sıkma kuvveti
121 N
Ürün ağırlığı
335 g
Montaj türü
isteğe bağlı olarak: geçiş deliği ile dişi diş ile aksesuarlarla
Pnömatik bağlantı
M5
Kovan vidaları malzemesi
Çelik galvanize
Kapak malzemesi
Dövme alüminyum alaşım kaplı
Sızdırmazlık elemanları malzemesi
NBR TPE-U(PU)
Gövde malzemesi
Dövme alüminyum alaşım sürgülü eloksallı
Piston mili malzemesi
yüksek alaşımlı paslanmaz çelik
Silindir borusu malzemesi
Dövme alüminyum alaşım sürgülü eloksallı

Aksesuarlar

Ayak bağlantısı 537239
Ayak bağlantısı 537239

HNA-20

Flanş bağlantısı 537247
Flanş bağlantısı 537247

FNC-20

Hortum 197376
Hortum 197376

PUN-H-4X0,75-NT

Hortum 197383
Hortum 197383

PUN-H-4X0,75-BL

Hortum 197390
Hortum 197390

PUN-H-4X0,75-SW

Hortum 8048671
Hortum 8048671

PUN-H-4X0,75-TBL

Tek yönlü akış kontrol valfleri 193138
Tek yönlü akış kontrol valfleri 193138

GRLA-M5-QS-4-D

Tek yönlü akış kontrol valfleri 8068723
Tek yönlü akış kontrol valfleri 8068723

VFOE-LE-T-M5-Q4

Çabuk Bağlantı Rakoru 153304
Çabuk Bağlantı Rakoru 153304

QSM-M5-4

Çabuk Bağlantı Rakoru 153315
Çabuk Bağlantı Rakoru 153315

QSM-M5-4-I

L-Çabuk Bağlantı Rakoru 153333
L-Çabuk Bağlantı Rakoru 153333

QSML-M5-4

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 8059120
Yaklaşım sensörü|Silindir Sensörü 8059120

SDBT-MSX-1L-PU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059121
Yaklaşım sensörü|Silindir Sensörü 8059121

SDBT-MSX-1L-PU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 8059123
Yaklaşım sensörü|Silindir Sensörü 8059123

SDBT-MSX-1L-NU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059124
Yaklaşım sensörü|Silindir Sensörü 8059124

SDBT-MSX-1L-NU-E-2.5-N-LE
