Festo/DHTG-65-3-A

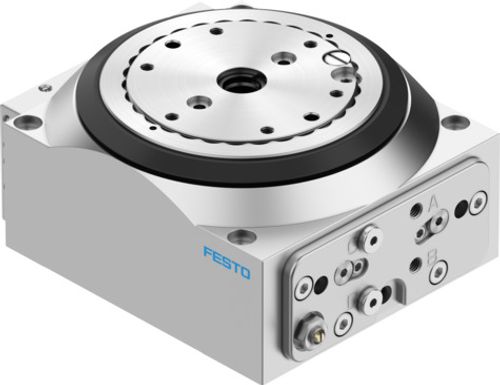

Dönel indeksleme tablası DHTG-65-3-A 555448

Dönel indeksleme tablası DHTG-65-3-A 555448
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
65
Paralellik plaka
≤0.04 mm
Tabla eksenel kaçıklık
≤0.02 mm
Tabla konsantrikliği
≤0.02 mm
Dönme açısının tekrarlama hassasiyeti
≤0.03 drc
Sönümleme
darbe emici, sert eğrili, ayarlanabilir
Montaj konumu
herhangi bir
Çalışma şekli
çift etkili
Tasarım
Dişli halkası kaplini Kremayer/pinyon zorunlu hareket dizesi
Sembol
00992251
Konum algılama
endüktif sensörler için
Bölümleme
3
Çalışma basıncı
0.3 MPa ... 0.8 MPa
Çalışma basıncı
3 bar ... 8 bar
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Depolama sıcaklığı
-20 °C ... 80 °C
Ses basınç seviyesi
≤70 dB(A)
Koruma türü
IP54
Ortam sıcaklığı
5 °C ... 60 °C
Kütle atalet momenti
160 kgcm²
Maks. eksenel kuvvet statik
1000 N
Maks. devrilme momenti statik
100 Nm
Maks. radyal kuvvet statik
2000 N
Maks. teğetsel moment statik
100 Nm
0,6 MPa'da (6 bar, 87 psi) teorik tork
2.1 Nm
Ürün ağırlığı
1900 g
Montaj türü
geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı
Dişi diş M5
Plaka malzemesi
Galvanize çelik
Malzeme hakkında not
RoHS uyumlu
Stoper malzemesi
Galvanize çelik
Kapak malzemesi
Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi
NBR TPE-U(PU)
Gövde malzemesi
Dövme alüminyum alaşım

Aksesuarlar

Eklemli hareket takımı 548120
Eklemli hareket takımı 548120

DADM-TK-65

Çabuk Bağlantı Rakoru 153306
Çabuk Bağlantı Rakoru 153306

QSM-M5-6

Çabuk Bağlantı Rakoru 153317
Çabuk Bağlantı Rakoru 153317

QSM-M5-6-I

L-Çabuk Bağlantı Rakoru 153335
L-Çabuk Bağlantı Rakoru 153335

QSML-M5-6

Yaklaşım sensörü|Silindir Sensörü 150374
Yaklaşım sensörü|Silindir Sensörü 150374

SIEN-M5B-PO-K-L

Yaklaşım sensörü|Silindir Sensörü 150375
Yaklaşım sensörü|Silindir Sensörü 150375

SIEN-M5B-PO-S-L

Yaklaşım sensörü|Silindir Sensörü 150370
Yaklaşım sensörü|Silindir Sensörü 150370

SIEN-M5B-PS-K-L

Yaklaşım sensörü|Silindir Sensörü 150371
Yaklaşım sensörü|Silindir Sensörü 150371

SIEN-M5B-PS-S-L
