Festo/EHMB-20-100

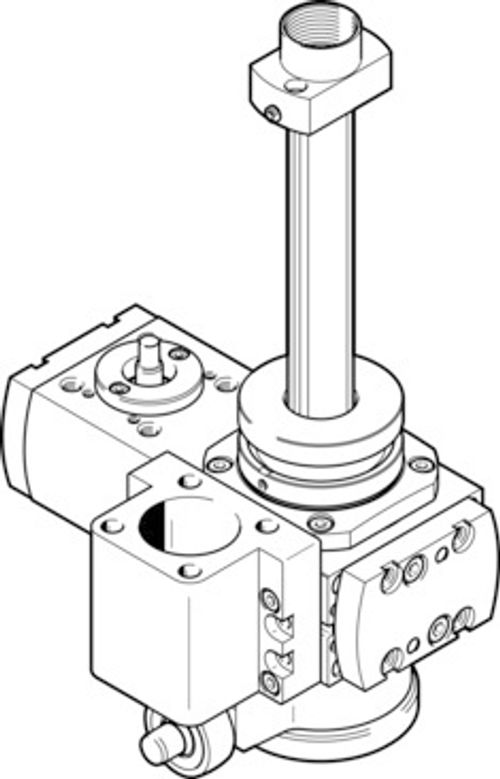

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-20-100 1107096

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-20-100 1107096
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu çapı
6 mm
Çalışma stroku
0 mm ... 100 mm
Boyut
20
Dönüş açısı
sonsuz
Dişli kayış bölümleme
2 mm
Montaj konumu
herhangi bir
Redüktör türü
Dişli kayış tahriki
Tasarım
Elektromekanik döner kaldırma modülü dişli kayış ile
Redüktör oranı
4,5:1
Konum algılama
endüktif sensörler için
Maks. tahrik çıkış hızı
300 1/dak
Maks. giriş devri
1350 1/dak
Maks. hız
1.5 m/sn
Tekrarlama hassasiyeti
±0,03 °
Ses basınç seviyesi
54 dB(A)
Ses basınç seviyesi hakkında not
körleme ile: 57 [dB (A)]
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-10 °C ... 60 °C
Kütle atalet momenti
1000 kgcm²
Maks. tahrik çıkış torku
3.15 Nm
Maks. tahrik torku
0.7 Nm
Maks. besleme kuvveti Fx
480 N
Boşta çalışma tahrik torku
<0.07 Nm
Taşıma kapasitesi kılavuz değer, yatay
3 kg
Faydalı yük kılavuz değer, dikey
3 kg
Ürün ağırlığı
1716 g
Hareketli kütle
705 g
Tahrk çıkış mili malzemesi
Çelik
Malzeme hakkında not
RoHS uyumlu
Flanş malzemesi
Dövme alüminyum alaşım, anodize
Tahrik mili malzemesi
yüksek alaşımlı paslanmaz çelik
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Gövde malzemesi
Dövme alüminyum alaşım eloksallı
Tutucu malzemesi
Dövme alüminyum alaşım, eloksallı
Tutma braketi malzemesi
Dövme alüminyum alaşım, anodize
Dişli kayış malzemesi
Fiberglas ile polikloropren

Aksesuarlar

Kaplin 558312
Kaplin 558312

EAMC-30-32-6-6

Kaplin yuvası 551006
Kaplin yuvası 551006

EAMK-A-D32-44A/C

Motor flanşı 552164
Motor flanşı 552164

EAMF-A-28B-42A

Kaplin 533708
Kaplin 533708

EAMC-30-32-6-8

Eksenel Kit 560281
Eksenel Kit 560281

EAMM-A-D32-35A-40A

Eksenel Kit 8105889
Eksenel Kit 8105889

EAMM-A-D32-60RA

Kam 1234887
Kam 1234887

EAPS-H1-20-CK

Kaplin yuvası 2207509
Kaplin yuvası 2207509

EAMK-A-D32-35A-40P

Eksenel Kit 543148
Eksenel Kit 543148

EAMM-A-D32-42A

Kaplin 543419
Kaplin 543419

EAMC-16-20-5-6

Eksenel Kit 8105884
Eksenel Kit 8105884

EAMM-A-D32-58AA

Adaptör Takımı 2376297
Adaptör Takımı 2376297

DHAA-G-Q5-20-B13-35

Eksenel kit 2234020
Eksenel kit 2234020

EAMM-A-D32-60P-S1

Eksenel Kit 8125610
Eksenel Kit 8125610

EAMM-A-D32-40RA

Eksenel kit 8105918
Eksenel kit 8105918

EAMM-A-D32-60R

Koruma Hortum Bağlantısı 1157774
Koruma Hortum Bağlantısı 1157774

EASA-H1-20-PG16

Eksenel Kit 8105826
Eksenel Kit 8105826

EAMM-A-D32-40R

Adaptör Plaka Takımı 1132369
Adaptör Plaka Takımı 1132369

EHAM-H1-20-L2-80

Körleme 1099902
Körleme 1099902

EASC-H1-20-200

Adaptör Takımı 2376728
Adaptör Takımı 2376728

DHAA-G-Q5-25-B13-40

Darbe emici 548073
Darbe emici 548073

DYSW-8-14-Y1F

Eksenel kit 1322180
Eksenel kit 1322180

EAMM-A-D32-55A-S1

Eksenel kit 1322181
Eksenel kit 1322181

EAMM-A-D32-57A-S1

Eksenel Kit 1322178
Eksenel Kit 1322178

EAMM-A-D32-40A-S1

Eksenel Kit 1956054
Eksenel Kit 1956054

EAMM-A-D32-60P

Körleme 1099901
Körleme 1099901

EASC-H1-20-100

Adaptör Takımı 2377625
Adaptör Takımı 2377625

DHAA-G-H2-20-B13-50

Eksenel Kit 1322179
Eksenel Kit 1322179

EAMM-A-D32-42A-S1

Adaptör Takımı 2378415
Adaptör Takımı 2378415

DHAA-G-H2-20-B13G-50

Eksenel kit 8117072
Eksenel kit 8117072

EAMM-A-D32-50GA

Paralel Kit 1570862
Paralel Kit 1570862

EAMM-U-50-D32-32B-78

Eksenel Kit 8105887
Eksenel Kit 8105887

EAMM-A-D32-60AA

Kaplin yuvası 552155
Kaplin yuvası 552155

EAMK-A-D32-28B

Eksenel kit 550980
Eksenel kit 550980

EAMM-A-D32-57A

Eksenel kit 2946758
Eksenel kit 2946758

EAMM-A-D32-60G

Eksenel kit 2946759
Eksenel kit 2946759

EAMM-A-D32-60G-S1

Kaplin 543420
Kaplin 543420

EAMC-16-20-6-6

Eksenel Kit 2207441
Eksenel Kit 2207441

EAMM-A-D32-35A-40P

Motor flanşı 530081
Motor flanşı 530081

EAMF-A-44A/B-57A

Eksenel Kit 543147
Eksenel Kit 543147

EAMM-A-D32-40A

Eksenel kit 550979
Eksenel kit 550979

EAMM-A-D32-55A

Kaplin yuvası 560280
Kaplin yuvası 560280

EAMK-A-D32-35A-40A

Kaplin 551002
Kaplin 551002

EAMC-30-32-6-6.35

Koruma hortumu 177566
Koruma hortumu 177566

MKR-16,5-PG-16

Eksenel kit 2946761
Eksenel kit 2946761

EAMM-A-D32-60H-S1

Eksenel Kit 2256396
Eksenel Kit 2256396

EAMM-A-D32-40G-S1

Eksenel Kit 1454238
Eksenel Kit 1454238

EAMM-A-D32-40G

Eksenel Kit 2946760
Eksenel Kit 2946760

EAMM-A-D32-60H

Adaptör Takımı 184485
Adaptör Takımı 184485

HAPG-SD2-9

Eksenel Kit 8197499
Eksenel Kit 8197499

EAMM-A-D32-60P-G2
