Festo/EHMB-25-100

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-25-100 1095933

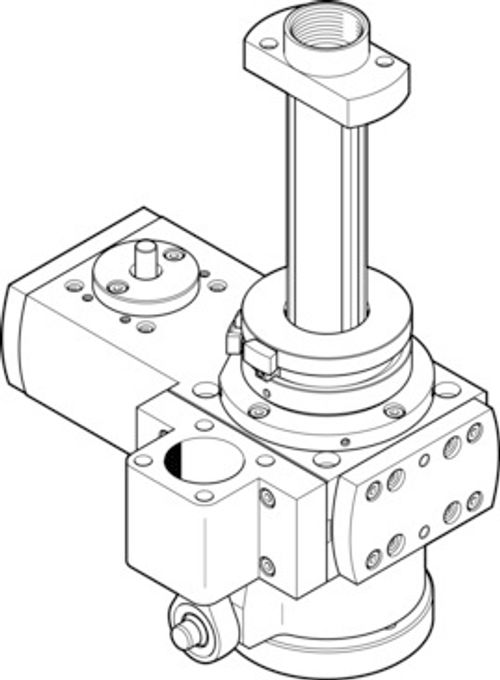

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-25-100 1095933
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu çapı
8 mm
Çalışma stroku
0 mm ... 100 mm
Boyut
25
Dönüş açısı
sonsuz
Dişli kayış bölümleme
3 mm
Montaj konumu
herhangi bir
Redüktör türü
Dişli kayış tahriki
Tasarım
Elektromekanik döner kaldırma modülü dişli kayış ile
Redüktör oranı
4:1
Konum algılama
endüktif sensörler için
Maks. tahrik çıkış hızı
300 1/dak
Maks. giriş devri
1200 1/dak
Maks. hız
1.5 m/sn
Tekrarlama hassasiyeti
±0,03 °
Ses basınç seviyesi
51 dB(A)
Ses basınç seviyesi hakkında not
körleme ile: 56 [dB (A)]
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-10 °C ... 60 °C
Kütle atalet momenti
5000 kgcm²
Maks. tahrik çıkış torku
8.8 Nm
Maks. tahrik torku
2.2 Nm
Maks. besleme kuvveti Fx
480 N
Boşta çalışma tahrik torku
<0.18 Nm
Taşıma kapasitesi kılavuz değer, yatay
5 kg
Faydalı yük kılavuz değer, dikey
5 kg
Ürün ağırlığı
3347 g
Hareketli kütle
1542 g
Tahrk çıkış mili malzemesi
Çelik
Malzeme hakkında not
RoHS uyumlu
Flanş malzemesi
Dövme alüminyum alaşım, anodize
Tahrik mili malzemesi
yüksek alaşımlı paslanmaz çelik
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Gövde malzemesi
Dövme alüminyum alaşım eloksallı
Tutucu malzemesi
Dövme alüminyum alaşım, eloksallı
Tutma braketi malzemesi
Dövme alüminyum alaşım, anodize
Dişli kayış malzemesi
Fiberglas ile polikloropren

Aksesuarlar

Eksenel Kit 8105929
Eksenel Kit 8105929

EAMM-A-D40-60AA

Eksenel kit 550981
Eksenel kit 550981

EAMM-A-D40-70A

Darbe emici bağlantısı 1153905
Darbe emici bağlantısı 1153905

EAYH-H1-25

Redüktör 8141729
Redüktör 8141729

EMGA-40-P-G8-EAS-40

Adaptör Takımı 2436852
Adaptör Takımı 2436852

DHAA-G-H2-25-B6-40

Kaplin yuvası 552157
Kaplin yuvası 552157

EAMK-A-D40-44A/C

Eksenel Kit 543153
Eksenel Kit 543153

EAMM-A-D40-55A

Eksenel kit 8117078
Eksenel kit 8117078

EAMM-A-D40-60RA

Redüktör 549429
Redüktör 549429

EMGA-40-P-G5-SST-42

Eksenel Kit 8105928
Eksenel Kit 8105928

EAMM-A-D40-58AA

Motor flanşı 1956846
Motor flanşı 1956846

EAMF-A-44C-60P

Koruma hortumu 177567
Koruma hortumu 177567

MKR-23-PG-21

Eksenel kit 550982
Eksenel kit 550982

EAMM-A-D40-87A

Eksenel Kit 8117076
Eksenel Kit 8117076

EAMM-A-D40-50GA

Adaptör Takımı 8078739
Adaptör Takımı 8078739

DHAA-G-H1-25-B18-25

Kaplin 562682
Kaplin 562682

EAMC-30-32-8-14

Eksenel kit 1977000
Eksenel kit 1977000

EAMM-A-D40-60P

Redüktör 2297685
Redüktör 2297685

EMGA-40-P-G5-EAS-40

Eksenel kit 2151519
Eksenel kit 2151519

EAMM-A-D40-60P-S1

Redüktör 2297684
Redüktör 2297684

EMGA-40-P-G3-EAS-40

Eksenel Kit 2256399
Eksenel Kit 2256399

EAMM-A-D40-40G-S1

Adaptör Plaka Takımı 1132402
Adaptör Plaka Takımı 1132402

EHAM-H1-25-L2-80

Darbe emici 548074
Darbe emici 548074

DYSW-10-17-Y1F

Kaplin 543423
Kaplin 543423

EAMC-30-32-8-9

Kaplin 543421
Kaplin 543421

EAMC-30-32-6.35-8

Eksenel kit 543154
Eksenel kit 543154

EAMM-A-D40-57A

Motor flanşı 550986
Motor flanşı 550986

EAMF-A-44A/B-40G

Eksenel kit 8117079
Eksenel kit 8117079

EAMM-A-D40-60R

Eksenel kit 1322185
Eksenel kit 1322185

EAMM-A-D40-70A-S1

Koruma Hortum Bağlantısı 1096549
Koruma Hortum Bağlantısı 1096549

EASA-H1-25-PG21

Eksenel kit 1454242
Eksenel kit 1454242

EAMM-A-D40-60H

Redüktör 8141731
Redüktör 8141731

EMGA-40-P-G20-EAS-40

Kaplin 551004
Kaplin 551004

EAMC-30-32-8-11

Eksenel kit 2256400
Eksenel kit 2256400

EAMM-A-D40-60G

Kam 1234888
Kam 1234888

EAPS-H1-25-CK

Eksenel Kit 1322183
Eksenel Kit 1322183

EAMM-A-D40-57A-S1

Redüktör 8141763
Redüktör 8141763

EMGA-40-P-G12-SST-42

Redüktör 549428
Redüktör 549428

EMGA-40-P-G3-SST-42

Körleme 1096388
Körleme 1096388

EASC-H1-25-200

Kaplin 543422
Kaplin 543422

EAMC-30-32-8-8

Kaplin 558029
Kaplin 558029

EAMC-30-32-8-10

Eksenel Kit 1322182
Eksenel Kit 1322182

EAMM-A-D40-55A-S1

Paralel Kit 1570862
Paralel Kit 1570862

EAMM-U-50-D32-32B-78

Motor flanşı 529942
Motor flanşı 529942

EAMF-A-44A/B-55A

Redüktör 8141762
Redüktör 8141762

EMGA-40-P-G8-SST-42

Motor flanşı 530081
Motor flanşı 530081

EAMF-A-44A/B-57A

Eksenel kit 2256401
Eksenel kit 2256401

EAMM-A-D40-60H-S1

Eksenel kit 2256409
Eksenel kit 2256409

EAMM-A-D40-60G-S1

Eksenel kit 8105952
Eksenel kit 8105952

EAMM-A-D40-70AA

Körleme 1096387
Körleme 1096387

EASC-H1-25-100

Redüktör 8141730
Redüktör 8141730

EMGA-40-P-G12-EAS-40

Eksenel kit 2256398
Eksenel kit 2256398

EAMM-A-D40-40G-G2

Eksenel Kit 8197493
Eksenel Kit 8197493

EAMM-A-D40-60P-G2
