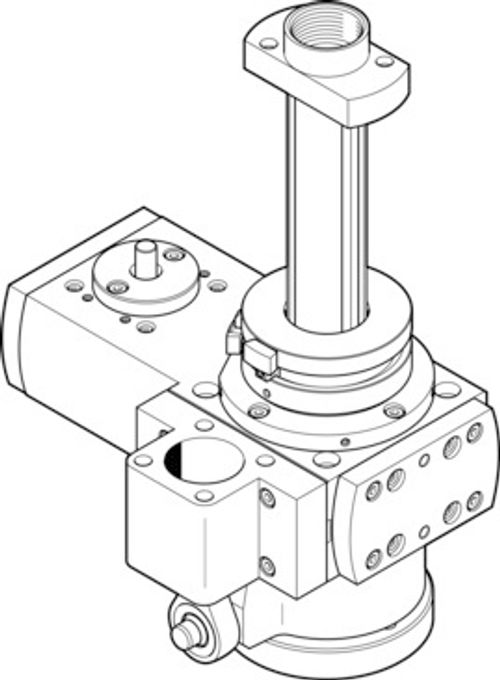

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-25-200 1095934

Teknik Özellikler
- Tahrik pinyonu çapı
- 8 mm
- Çalışma stroku
- 0 mm ... 200 mm
- Boyut
- 25
- Dönüş açısı
- sonsuz
- Dişli kayış bölümleme
- 3 mm
- Montaj konumu
- herhangi bir
- Redüktör türü
- Dişli kayış tahriki
- Tasarım
- Elektromekanik döner kaldırma modülü dişli kayış ile
- Redüktör oranı
- 4:1
- Konum algılama
- endüktif sensörler için
- Maks. tahrik çıkış hızı
- 300 1/dak
- Maks. giriş devri
- 1200 1/dak
- Maks. hız
- 1.5 m/sn
- Tekrarlama hassasiyeti
- ±0,03 °
- Ses basınç seviyesi
- 51 dB(A)
- Ses basınç seviyesi hakkında not
- körleme ile: 56 [dB (A)]
- LABS uygunluğu
- VDMA24364 Zone III
- Ortam sıcaklığı
- -10 °C ... 60 °C
- Kütle atalet momenti
- 5000 kgcm²
- Maks. tahrik çıkış torku
- 8.8 Nm
- Maks. tahrik torku
- 2.2 Nm
- Maks. besleme kuvveti Fx
- 480 N
- Boşta çalışma tahrik torku
- <0.18 Nm
- Taşıma kapasitesi kılavuz değer, yatay
- 5 kg
- Faydalı yük kılavuz değer, dikey
- 5 kg
- Ürün ağırlığı
- 3620 g
- Hareketli kütle
- 1942 g
- Tahrk çıkış mili malzemesi
- Çelik
- Malzeme hakkında not
- RoHS uyumlu
- Flanş malzemesi
- Dövme alüminyum alaşım, anodize
- Tahrik mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Kapak malzemesi
- Dövme alüminyum alaşım eloksallı
- Gövde malzemesi
- Dövme alüminyum alaşım eloksallı
- Tutucu malzemesi
- Dövme alüminyum alaşım, eloksallı
- Tutma braketi malzemesi
- Dövme alüminyum alaşım, anodize
- Dişli kayış malzemesi
- Fiberglas ile polikloropren
Aksesuarlar

Servo motor 4267572
EMME-AS-60-S-LS-AMX

Step motor 1370475
EMMS-ST-57-S-SE-G2

Servo motor 2082447
EMME-AS-40-M-LV-AMB

Step motor 1370472
EMMS-ST-42-S-SB-G2

Servo motor 2089700
EMME-AS-60-S-LS-ASB

Servo motor 4267578
EMME-AS-60-MK-LS-AMX

Servo motor 2082446
EMME-AS-40-M-LV-ASB

Servo motor 2082431
EMME-AS-40-S-LV-AMB

Servo motor 2082445
EMME-AS-40-M-LV-AM

Servo motor 2089698
EMME-AS-60-S-LS-AS

Servo motor 4267577
EMME-AS-60-M-LS-AMXB

Servo motor 2082430
EMME-AS-40-S-LV-ASB

Step motor 1370473
EMMS-ST-42-S-SEB-G2

Step motor 1370477
EMMS-ST-57-S-SEB-G2

Servo motor 2089733
EMME-AS-60-M-LS-AMB

Step motor 1370476
EMMS-ST-57-S-SB-G2

Servo motor 4267574
EMME-AS-60-SK-LS-AMX

Servo motor 2089699
EMME-AS-60-S-LS-AM

Servo motor 2089730
EMME-AS-60-M-LS-AS

Servo motor 2082429
EMME-AS-40-S-LV-AM

Servo motor 2089732
EMME-AS-60-M-LS-ASB

Servo motor 2089701
EMME-AS-60-S-LS-AMB

Servo motor 4267575
EMME-AS-60-SK-LS-AMXB

Step motor 1370470
EMMS-ST-42-S-S-G2

Servo motor 4267576
EMME-AS-60-M-LS-AMX

Servo motor 4267573
EMME-AS-60-S-LS-AMXB

Step motor 1370474
EMMS-ST-57-S-S-G2

Step motor 1370471
EMMS-ST-42-S-SE-G2

Servo motor 4267579
EMME-AS-60-MK-LS-AMXB

Servo motor 2089731
EMME-AS-60-M-LS-AM

Servo motor 2082444
EMME-AS-40-M-LV-AS

Servo motor 2082428
EMME-AS-40-S-LV-AS

Eksenel Kit 8105929
EAMM-A-D40-60AA

Eksenel kit 550981
EAMM-A-D40-70A

Darbe emici bağlantısı 1153905
EAYH-H1-25

Redüktör 8141729
EMGA-40-P-G8-EAS-40

Adaptör Takımı 2436852
DHAA-G-H2-25-B6-40

Kaplin yuvası 552157
EAMK-A-D40-44A/C

Eksenel kit 8117078
EAMM-A-D40-60RA

Eksenel Kit 543153
EAMM-A-D40-55A

Redüktör 549429
EMGA-40-P-G5-SST-42

Eksenel Kit 8105928
EAMM-A-D40-58AA

Motor flanşı 1956846
EAMF-A-44C-60P

Koruma hortumu 177567
MKR-23-PG-21

Eksenel kit 550982
EAMM-A-D40-87A

Eksenel Kit 8117076
EAMM-A-D40-50GA

Adaptör Takımı 8078739
DHAA-G-H1-25-B18-25

Kaplin 562682
EAMC-30-32-8-14

Eksenel kit 1977000
EAMM-A-D40-60P

Redüktör 2297685
EMGA-40-P-G5-EAS-40

Eksenel kit 2151519
EAMM-A-D40-60P-S1

Redüktör 2297684
EMGA-40-P-G3-EAS-40

Eksenel Kit 2256399
EAMM-A-D40-40G-S1

Adaptör Plaka Takımı 1132402
EHAM-H1-25-L2-80

Darbe emici 548074
DYSW-10-17-Y1F

Kaplin 543423
EAMC-30-32-8-9

Kaplin 543421
EAMC-30-32-6.35-8

Eksenel kit 543154
EAMM-A-D40-57A

Motor flanşı 550986
EAMF-A-44A/B-40G

Eksenel kit 8117079
EAMM-A-D40-60R

Eksenel kit 1322185
EAMM-A-D40-70A-S1

Koruma Hortum Bağlantısı 1096549
EASA-H1-25-PG21

Eksenel kit 1454242
EAMM-A-D40-60H

Redüktör 8141731
EMGA-40-P-G20-EAS-40

Kaplin 551004
EAMC-30-32-8-11

Eksenel kit 2256400
EAMM-A-D40-60G

Kam 1234888
EAPS-H1-25-CK

Eksenel Kit 1322183
EAMM-A-D40-57A-S1

Redüktör 8141763
EMGA-40-P-G12-SST-42

Redüktör 549428
EMGA-40-P-G3-SST-42

Kaplin 543422
EAMC-30-32-8-8

Körleme 1096388
EASC-H1-25-200

Kaplin 558029
EAMC-30-32-8-10

Eksenel Kit 1322182
EAMM-A-D40-55A-S1

Paralel Kit 1570862
EAMM-U-50-D32-32B-78

Motor flanşı 529942
EAMF-A-44A/B-55A

Redüktör 8141762
EMGA-40-P-G8-SST-42

Motor flanşı 530081
EAMF-A-44A/B-57A

Eksenel kit 2256401
EAMM-A-D40-60H-S1

Eksenel kit 2256409
EAMM-A-D40-60G-S1

Eksenel kit 8105952
EAMM-A-D40-70AA

Körleme 1096387
EASC-H1-25-100

Redüktör 8141730
EMGA-40-P-G12-EAS-40

Eksenel kit 2256398
EAMM-A-D40-40G-G2

Eksenel Kit 8197493
EAMM-A-D40-60P-G2
