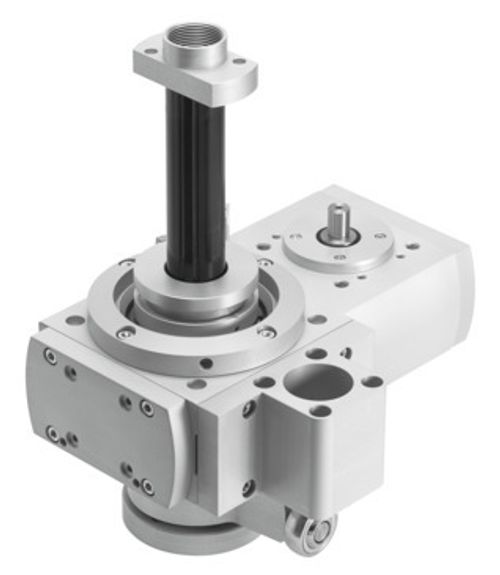

Festo/EHMB-32-100

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-32-100 1098558

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-32-100 1098558
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu çapı
12 mm
Çalışma stroku
0 mm ... 100 mm
Boyut
32
Dönüş açısı
sonsuz
Dişli kayış bölümleme
5 mm
Montaj konumu
herhangi bir
Redüktör türü
Dişli kayış tahriki
Tasarım
Elektromekanik döner kaldırma modülü dişli kayış ile
Redüktör oranı
3:1
Konum algılama
endüktif sensörler için
Maks. tahrik çıkış hızı
300 1/dak
Maks. giriş devri
900 1/dak
Maks. hız
1.5 m/sn
Tekrarlama hassasiyeti
±0,03 °
Ses basınç seviyesi
51 dB(A)
Ses basınç seviyesi hakkında not
körleme ile: 53 [dB (A)]
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-10 °C ... 60 °C
Kütle atalet momenti
10000 kgcm²
Maks. tahrik çıkış torku
20 Nm
Maks. tahrik torku
6.7 Nm
Maks. besleme kuvveti Fx
750 N
Boşta çalışma tahrik torku
<0.5 Nm
Taşıma kapasitesi kılavuz değer, yatay
8 kg
Faydalı yük kılavuz değer, dikey
15 kg
Ürün ağırlığı
6112 g
Hareketli kütle
1658 g
Tahrk çıkış mili malzemesi
Çelik
Malzeme hakkında not
RoHS uyumlu
Flanş malzemesi
Dövme alüminyum alaşım, anodize
Tahrik mili malzemesi
yüksek alaşımlı paslanmaz çelik
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Gövde malzemesi
Dövme alüminyum alaşım eloksallı
Tutucu malzemesi
Dövme alüminyum alaşım, eloksallı
Tutma braketi malzemesi
Dövme alüminyum alaşım, anodize
Dişli kayış malzemesi
Fiberglas ile polikloropren

Aksesuarlar

Servo motor 2103467
Servo motor 2103467

EMME-AS-100-S-HS-AS

Servo motor 4267586
Servo motor 4267586

EMME-AS-80-SK-HS-AMX

Servo motor 4267583
Servo motor 4267583

EMME-AS-80-SK-LS-AMXB

Step motor 1370475
Step motor 1370475

EMMS-ST-57-S-SE-G2

Servo motor 2103500
Servo motor 2103500

EMME-AS-100-M-HS-AM

Servo motor 2093170
Servo motor 2093170

EMME-AS-80-M-LS-ASB

Servo motor 2103502
Servo motor 2103502

EMME-AS-100-M-HS-AMB

Servo motor 2103468
Servo motor 2103468

EMME-AS-100-S-HS-AM

Servo motor 2093139
Servo motor 2093139

EMME-AS-80-S-HS-AMB

Servo motor 4267584
Servo motor 4267584

EMME-AS-80-S-HS-AMX

Servo motor 2093137
Servo motor 2093137

EMME-AS-80-S-HS-AM

Servo motor 4267601
Servo motor 4267601

EMME-AS-100-M-HS-AMXB

Servo motor 2103501
Servo motor 2103501

EMME-AS-100-M-HS-ASB

Servo motor 4267593
Servo motor 4267593

EMME-AS-80-M-HS-AMXB

Servo motor 4267602
Servo motor 4267602

EMME-AS-100-MK-HS-AMX

Servo motor 4267590
Servo motor 4267590

EMME-AS-80-MK-LS-AMX

Servo motor 2093171
Servo motor 2093171

EMME-AS-80-M-LS-AMB

Servo motor 4267591
Servo motor 4267591

EMME-AS-80-MK-LS-AMXB

Servo motor 2093200
Servo motor 2093200

EMME-AS-80-M-HS-AS

Step motor 1370494
Step motor 1370494

EMMS-ST-87-L-SEB-G2

Servo motor 4267599
Servo motor 4267599

EMME-AS-100-SK-HS-AMXB

Servo motor 2093105
Servo motor 2093105

EMME-AS-80-S-LS-AM

Servo motor 4267603
Servo motor 4267603

EMME-AS-100-MK-HS-AMXB

Step motor 1370493
Step motor 1370493

EMMS-ST-87-L-SB-G2

Servo motor 4267588
Servo motor 4267588

EMME-AS-80-M-LS-AMX

Step motor 1370489
Step motor 1370489

EMMS-ST-87-M-SEB-G2

Step motor 1370477
Step motor 1370477

EMMS-ST-57-S-SEB-G2

Step motor 1370488
Step motor 1370488

EMMS-ST-87-M-SB-G2

Step motor 1370490
Step motor 1370490

EMMS-ST-87-L-S-G2

Servo motor 2093168
Servo motor 2093168

EMME-AS-80-M-LS-AS

Servo motor 2103469
Servo motor 2103469

EMME-AS-100-S-HS-ASB

Servo motor 2093107
Servo motor 2093107

EMME-AS-80-S-LS-AMB

Servo motor 2093202
Servo motor 2093202

EMME-AS-80-M-HS-ASB

Step motor 1370476
Step motor 1370476

EMMS-ST-57-S-SB-G2

Servo motor 2093136
Servo motor 2093136

EMME-AS-80-S-HS-AS

Servo motor 2093201
Servo motor 2093201

EMME-AS-80-M-HS-AM

Servo motor 2093169
Servo motor 2093169

EMME-AS-80-M-LS-AM

Servo motor 4267589
Servo motor 4267589

EMME-AS-80-M-LS-AMXB

Servo motor 4267580
Servo motor 4267580

EMME-AS-80-S-LS-AMX

Servo motor 4267582
Servo motor 4267582

EMME-AS-80-SK-LS-AMX

Servo motor 2093203
Servo motor 2093203

EMME-AS-80-M-HS-AMB

Servo motor 2093106
Servo motor 2093106

EMME-AS-80-S-LS-ASB

Servo motor 4267585
Servo motor 4267585

EMME-AS-80-S-HS-AMXB

Servo motor 2103499
Servo motor 2103499

EMME-AS-100-M-HS-AS

Servo motor 2103470
Servo motor 2103470

EMME-AS-100-S-HS-AMB

Step motor 1370486
Step motor 1370486

EMMS-ST-87-M-S-G2

Step motor 1370487
Step motor 1370487

EMMS-ST-87-M-SE-G2

Servo motor 2093138
Servo motor 2093138

EMME-AS-80-S-HS-ASB

Servo motor 4267592
Servo motor 4267592

EMME-AS-80-M-HS-AMX

Step motor 1370474
Step motor 1370474

EMMS-ST-57-S-S-G2

Servo motor 4267594
Servo motor 4267594

EMME-AS-80-MK-HS-AMX

Servo motor 2093104
Servo motor 2093104

EMME-AS-80-S-LS-AS

Servo motor 4267600
Servo motor 4267600

EMME-AS-100-M-HS-AMX

Servo motor 4267597
Servo motor 4267597

EMME-AS-100-S-HS-AMXB

Servo motor 4267581
Servo motor 4267581

EMME-AS-80-S-LS-AMXB

Servo motor 4267596
Servo motor 4267596

EMME-AS-100-S-HS-AMX

Step motor 1370491
Step motor 1370491

EMMS-ST-87-L-SE-G2

Servo motor 4267595
Servo motor 4267595

EMME-AS-80-MK-HS-AMXB

Servo motor 4267587
Servo motor 4267587

EMME-AS-80-SK-HS-AMXB

Servo motor 4267598
Servo motor 4267598

EMME-AS-100-SK-HS-AMX

Eksenel kit 8105937
Eksenel kit 8105937

EAMM-A-D60-80PB

Motor flanşı 529945
Motor flanşı 529945

EAMF-A-64A/B-70A

Redüktör 552190
Redüktör 552190

EMGA-60-P-G3-SAS-70

Eksenel kit 8105944
Eksenel kit 8105944

EAMM-A-D60-90GA

Eksenel Kit 1977073
Eksenel Kit 1977073

EAMM-A-D60-80P

Redüktör 8141765
Redüktör 8141765

EMGA-60-P-G12-SST-57

Koruma hortumu 177567
Koruma hortumu 177567

MKR-23-PG-21

Eksenel kit 543161
Eksenel kit 543161

EAMM-A-D60-70A

Kaplin 551005
Kaplin 551005

EAMC-42-50-12-19

Adaptör Takımı 8078739
Adaptör Takımı 8078739

DHAA-G-H1-25-B18-25

Kaplin 543424
Kaplin 543424

EAMC-42-50-11-12

Redüktör 552189
Redüktör 552189

EMGA-60-P-G5-SAS-55

Redüktör 549431
Redüktör 549431

EMGA-60-P-G5-SST-57

Redüktör 549430
Redüktör 549430

EMGA-60-P-G3-SST-57

Kaplin yuvası 552160
Kaplin yuvası 552160

EAMK-A-D60-64B

Kaplin yuvası 551007
Kaplin yuvası 551007

EAMK-A-D60-64C

Darbe emici 548074
Darbe emici 548074

DYSW-10-17-Y1F

Motor flanşı 1977113
Motor flanşı 1977113

EAMF-A-64A/C-80P

Redüktör 552188
Redüktör 552188

EMGA-60-P-G3-SAS-55

Koruma Hortum Bağlantısı 1096549
Koruma Hortum Bağlantısı 1096549

EASA-H1-25-PG21

Eksenel Kit 8105945
Eksenel Kit 8105945

EAMM-A-D60-84AA

Kaplin 533709
Kaplin 533709

EAMC-42-50-12-12

Kam 1234888
Kam 1234888

EAPS-H1-25-CK

Motor flanşı 529947
Motor flanşı 529947

EAMF-A-64A/C/D-100A

Redüktör 552191
Redüktör 552191

EMGA-60-P-G5-SAS-70

Motor flanşı 550987
Motor flanşı 550987

EAMF-A-64A/B-60G/H

Eksenel kit 543162
Eksenel kit 543162

EAMM-A-D60-87A

Motor flanşı 533140
Motor flanşı 533140

EAMF-A-64A/B-87A

Eksenel kit 550983
Eksenel kit 550983

EAMM-A-D60-100A

Eksenel Kit 2256696
Eksenel Kit 2256696

EAMM-A-D60-60G-G2

Redüktör 8141764
Redüktör 8141764

EMGA-60-P-G8-SST-57

Eksenel Kit 1499402
Eksenel Kit 1499402

EAMM-A-D60-80G

Adaptör Plaka Takımı 1132529
Adaptör Plaka Takımı 1132529

EHAM-H1-32-L2-120

Eksenel kit 8159834
Eksenel kit 8159834

EAMM-A-D60-92RA

Eksenel Kit 1454245
Eksenel Kit 1454245

EAMM-A-D60-60H

Eksenel Kit 8197500
Eksenel Kit 8197500

EAMM-A-D60-100A-G2

Eksenel Kit 8199480
Eksenel Kit 8199480

EAMM-A-D60-80G-G2
