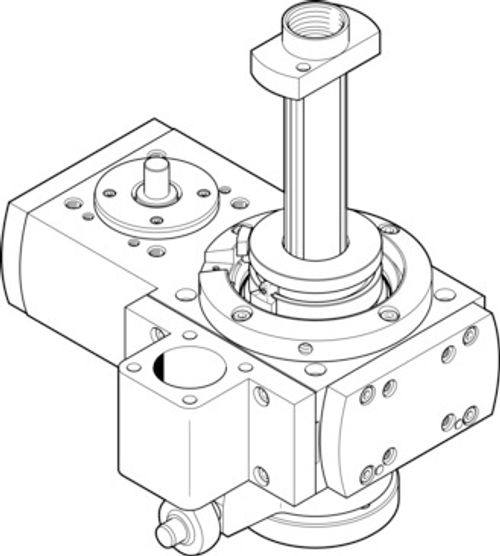

Döner doğrusal modüller|Çevirme-kaldırma modülü|Döner kaldırma modülü EHMB-32-200 1098559

Teknik Özellikler
- Tahrik pinyonu çapı
- 12 mm
- Çalışma stroku
- 0 mm ... 200 mm
- Boyut
- 32
- Dönüş açısı
- sonsuz
- Dişli kayış bölümleme
- 5 mm
- Montaj konumu
- herhangi bir
- Redüktör türü
- Dişli kayış tahriki
- Tasarım
- Elektromekanik döner kaldırma modülü dişli kayış ile
- Redüktör oranı
- 3:1
- Konum algılama
- endüktif sensörler için
- Maks. tahrik çıkış hızı
- 300 1/dak
- Maks. giriş devri
- 900 1/dak
- Maks. hız
- 1.5 m/sn
- Tekrarlama hassasiyeti
- ±0,03 °
- Ses basınç seviyesi
- 51 dB(A)
- Ses basınç seviyesi hakkında not
- körleme ile: 53 [dB (A)]
- LABS uygunluğu
- VDMA24364 Zone III
- Ortam sıcaklığı
- -10 °C ... 60 °C
- Kütle atalet momenti
- 10000 kgcm²
- Maks. tahrik çıkış torku
- 20 Nm
- Maks. tahrik torku
- 6.7 Nm
- Maks. besleme kuvveti Fx
- 750 N
- Boşta çalışma tahrik torku
- <0.5 Nm
- Taşıma kapasitesi kılavuz değer, yatay
- 8 kg
- Faydalı yük kılavuz değer, dikey
- 15 kg
- Ürün ağırlığı
- 6388 g
- Hareketli kütle
- 2058 g
- Tahrk çıkış mili malzemesi
- Çelik
- Malzeme hakkında not
- RoHS uyumlu
- Flanş malzemesi
- Dövme alüminyum alaşım, anodize
- Tahrik mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Kapak malzemesi
- Dövme alüminyum alaşım eloksallı
- Gövde malzemesi
- Dövme alüminyum alaşım eloksallı
- Tutucu malzemesi
- Dövme alüminyum alaşım, eloksallı
- Tutma braketi malzemesi
- Dövme alüminyum alaşım, anodize
- Dişli kayış malzemesi
- Fiberglas ile polikloropren
