Festo/DRRD-16-180-FH-Y9A

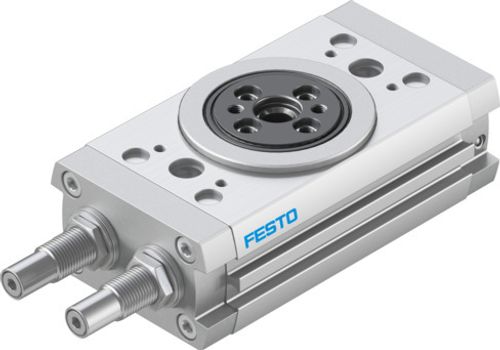

Döner Silindir|çeyrek dönüşlü aktüatör DRRD-16-180-FH-Y9A 1644389

Döner Silindir|çeyrek dönüşlü aktüatör DRRD-16-180-FH-Y9A 1644389
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
16
Sönümleme açısı
43 drc
Son konum başına dönüş açısı ayar aralığı
+10 /-170 derece
Dönüş açısı
180 drc
Sönümleme
dahili normal hidrolik sönümleme
Montaj konumu
herhangi bir
Tasarım
Kremayer/pinyon
Konum algılama
yaklaşım sensörü için
Sembol
00991265
Çalışma basıncı
0.2 MPa ... 1 MPa
Çalışma basıncı
2 bar ... 10 bar
Çalışma şekli
çift etkili
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
-10 °C ... 60 °C
0,6 MPa'da (6 bar, 87 psi) teorik tork
1.59 Nm
İzin verilen kütle atalet momenti
0.07 kgm²
Ürün ağırlığı
650 g
Montaj türü
isteğe bağlı olarak: geçiş deliği ile dişi diş ile
Pnömatik bağlantı
M5
Malzeme hakkında not
RoHS uyumlu
Tahrik mili malzemesi
Su verilmiş ve temperlenmiş çelik
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Sızdırmazlık elemanları malzemesi
NBR TPE-U(PU)
Gövde malzemesi
Dövme alüminyum alaşım sürgülü eloksallı

Aksesuarlar

Tek yönlü akış kontrol valfleri 193138
Tek yönlü akış kontrol valfleri 193138

GRLA-M5-QS-4-D

Tek yönlü akış kontrol valfleri 8068723
Tek yönlü akış kontrol valfleri 8068723

VFOE-LE-T-M5-Q4

Çabuk Bağlantı Rakoru 153304
Çabuk Bağlantı Rakoru 153304

QSM-M5-4

L-Çabuk Bağlantı Rakoru 153333
L-Çabuk Bağlantı Rakoru 153333

QSML-M5-4

Çabuk Bağlantı Rakoru 153315
Çabuk Bağlantı Rakoru 153315

QSM-M5-4-I

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 8059120
Yaklaşım sensörü|Silindir Sensörü 8059120

SDBT-MSX-1L-PU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059121
Yaklaşım sensörü|Silindir Sensörü 8059121

SDBT-MSX-1L-PU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 8059123
Yaklaşım sensörü|Silindir Sensörü 8059123

SDBT-MSX-1L-NU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059124
Yaklaşım sensörü|Silindir Sensörü 8059124

SDBT-MSX-1L-NU-E-2.5-N-LE
