Festo/HGDS-PP-16-P1-A-B

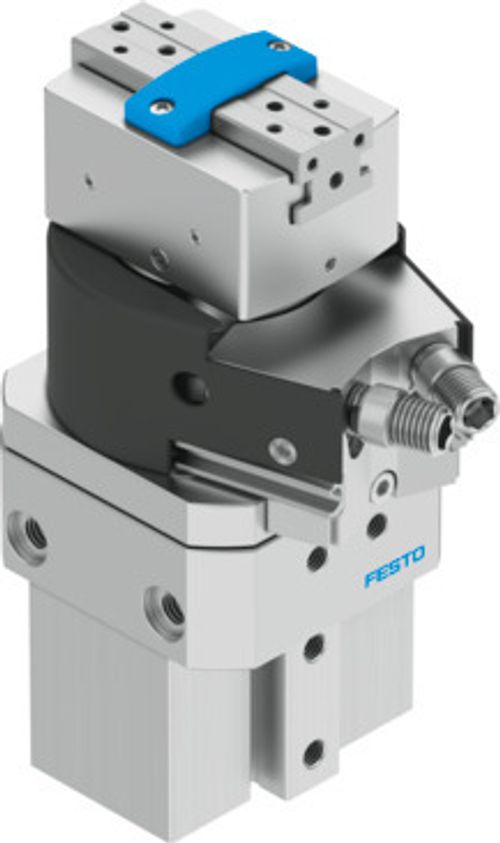

Döner tutma ünitesi HGDS-PP-16-P1-A-B 1187959

Döner tutma ünitesi HGDS-PP-16-P1-A-B 1187959
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
16
Dönüş açısı ayar aralığı
0 drc ... 210 drc
Tutma çenesi başına strok
4.5 mm
Maks. tutma çenesi açı boşluğu ax, ay
0.1 drc
Maks. tutma çenesi boşluğu Sz
0.02 mm
Dönüş açısı
210 drc
Tutucu tekrarlama hassasiyeti
0.01 mm
Dönme açısının tekrarlama hassasiyeti
0.02 drc
Tutma çenesi sayısı
2
Döner tahrik sönümlemesi
Her iki tarafta elastik sönümleme halkaları/plakaları, ayarlanabilir son konumlar, sabit durdurmalı
Sönümleme
sabit durdurmalı esnek sönümleme halkaları/plakaları iki taraflı
Yastıklama ayar aralığı
2.6 mm
Montaj konumu
herhangi bir
Döner tahrik ince ayarı
-6 drc
Çalışma şekli
çift etkili
Tutucu işlevi
Paralel
Tasarım
Döner tahrik paralel tutucu ve tutucu tahriki ile
Tutucu konum algılama
Yaklaşım sensörü ile
Döner tahrik konum algılama
Yaklaşım sensörü ile
Sembol
00991893
Çalışma basıncı
3 bar ... 8 bar
Maks. çalışma frekansı tutucusu
4 Hz
Maks. dönüş frekansı 0,6 MPa (6 bar, 87 psi)
2 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
40 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
60 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
Ortam sıcaklığı
5 °C ... 60 °C
0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti
58 N
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma
116 N
0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti
51 N
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma
102 N
Tutma çenesindeki maks. kuvvet Fz statik
150 N
Tutma çenesindeki maks. moment Mx statik
11 Nm
Tutma çenesindeki maks. moment My statik
11 Nm
Tutma çenesindeki maks. moment Mz statik
11 Nm
0,6 MPa'da (6 bar, 87 psi) teorik tork
1.25 Nm
Ürün ağırlığı
730 g
Harici tutma parmağı başına maks. kütle
50 g
Harici tutucu parmak başına maks. kütle, kısılmış
100 g
Montaj türü
isteğe bağlı olarak: dişi dişli ve merkezleme manşonlu geçiş deliği ve merkezleme parçası ile kırlangıç oluğu ile
Pnömatik bağlantı
M5
Malzeme hakkında not
RoHS uyumlu
Tahrik mili malzemesi
Çelik
Kapak malzemesi
Alüminyum POM
Sızdırmazlık elemanları malzemesi
NBR
Gövde malzemesi
Dövme alüminyum alaşım
Tutma çenelerii malzemesi
yüksek alaşımlı paslanmaz çelik

Aksesuarlar

Hortum 197391
Hortum 197391

PUN-H-6X1-SW

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Hortum 197377
Hortum 197377

PUN-H-6X1-NT

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Tek yönlü akış kontrol valfleri 193139
Tek yönlü akış kontrol valfleri 193139

GRLA-M5-QS-6-D

Çabuk Bağlantı Rakoru 153306
Çabuk Bağlantı Rakoru 153306

QSM-M5-6

Çabuk Bağlantı Rakoru 153317
Çabuk Bağlantı Rakoru 153317

QSM-M5-6-I

L-Çabuk Bağlantı Rakoru 153335
L-Çabuk Bağlantı Rakoru 153335

QSML-M5-6

Yaklaşım sensörü|Silindir Sensörü 551375
Yaklaşım sensörü|Silindir Sensörü 551375

SMT-10M-PS-24V-E-0,3-L-M8D

Yaklaşım sensörü|Silindir Sensörü 551376
Yaklaşım sensörü|Silindir Sensörü 551376

SMT-10M-PS-24V-E-0,3-Q-M8D

Yaklaşım sensörü|Silindir Sensörü 551373
Yaklaşım sensörü|Silindir Sensörü 551373

SMT-10M-PS-24V-E-2,5-L-OE

Yaklaşım sensörü|Silindir Sensörü 551374
Yaklaşım sensörü|Silindir Sensörü 551374

SMT-10M-PS-24V-E-2,5-Q-OE
