Festo/EHMD-40-RE-GE-16

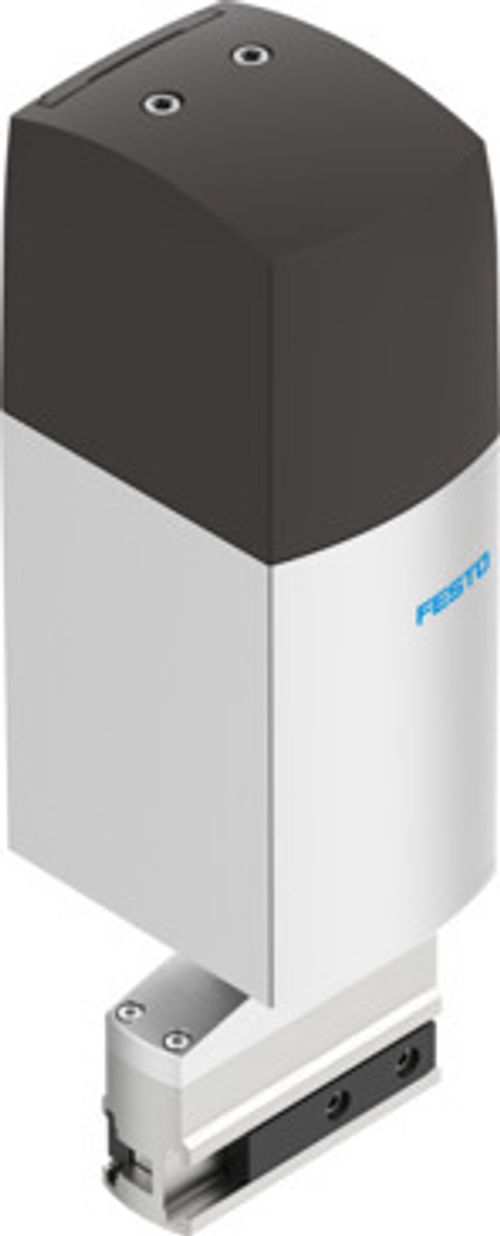

Döndürmeli kavrama modülü EHMD-40-RE-GE-16 8099502

Döndürmeli kavrama modülü EHMD-40-RE-GE-16 8099502
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
40
Dönüş açısı
sonsuz
Tutma çenesi başına strok
15 mm
tutma çenesi başına ayarlanabilir strok aralığı
0 mm ... 15 mm
Ters çevirme boşluğu
800 µm
Tam adımda adım açısı
1.8 drc
Tam adım açısı, rotasyon
1.8 drc
Adım açısı toleransı
±% 5
Adım açısı toleransı, rotasyon
±5 %
Tutma çenesi sayısı
2
Montaj konumu
herhangi bir
Tasarım
elektrikli döner tahrik elektrikli tutucu
Çalışma şekli
Elektrikli paralel tutucu
Çalışma şekli, rotasyon
Hibrit step motor
Redüktör oranı
1:1
Konum algılama
Döndürme: Motor enkoder Tutucu: motor kodlayıcı
Tutucu işlevi
Paralel
Motor türü
Step motor
Referanslama
Döndür: enkoder dizini Tutucu: Sabit durdurma bloku
Rotor konumu vericisi
Artımlı enkoder
Rotor konumu vericisi arayüzü
RS422 TTL AB kanalları + sıfır indeks
Rotor konumu vericisi ölçüm prensibi
Optik
Maks. tahrik çıkış hızı
240 1/dak
Maks. hız
0.07 m/sn
Maksimum referans sürüşü hızı
0.005 m/sn
Tutma çenesi başına maksimum tutma hızı
70 mm/sn
Devreye girme süresi
100%
Yalıtım koruma sınıfı
B
Maks. akım tüketimi
<60 mA
Maks. akım tüketimi, rotasyon
<60 mA
Nominal çalışma gerilimi DC
24 V
Nominal çalışma gerilimi DC, rotasyon
5 V
Nominal motor akımı hakkında not
Yakalayıcı tahrik için 0,5 A
Nominal gerilim DC
24 V
Tek faz başına sargı endüktans fazı (zincirlenmemiş)
4 mH
Faz sargı endüktans fazı, rotasyon
11 mH
Faz sargı direnci
5.6 Ohm
Faz sargı direnci, rotasyon
5.8 Ohm
Dönüş başına sinyal
500
Dönüş başına sinyal, rotasyon
500
Faz başına nominal akımı
0.5 A
Faz başına nominal akımı, rotasyon
0.9 A
Ruhsat
RCM işareti
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi
LABS uygunluğu
VDMA24364 Zone III
Depolama sıcaklığı
-20 °C ... 70 °C
Bağıl nem
% 0 - 85 yoğuşmayan
Koruma türü
IP20
Ortam sıcaklığı
0 °C ... 40 °C
Tutma çenesi başına tutma kuvveti aralığı
3 N ... 14 N
Elektrik kesintisi durumunda kalan kavrama kuvveti
4 N
Nominal akımında kavrama kuvveti
14 N
Durdurma momenti motor
0.043 Nm
Motor durdurma momenti, rotasyon
0.3 Nm
Kütle atalet momenti
0.009 kgcm²
Kütlesel atalet momenti, rotasyon
0.234 kgcm²
Maks. tahrik çıkış torku
0.3 Nm
Tutma çenesindeki maks. kuvvet Fz statik
30 N
Tutma çenesindeki maks. moment Mx statik
1.5 Nm
Tutma çenesindeki maks. moment My statik
1.5 Nm
Tutma çenesindeki maks. moment Mz statik
1.5 Nm
Maks. nominal yük
0.25 kg
Besleme sabiti
4.4 mm/dev
Ürün ağırlığı
724 g
Elektrik bağlantısı 1, işlev
2x enkoder 2x motor
Elektrik bağlantısı 1, bağlantı türü
Soket
Elektrik bağlantısı 1, bağlantı teknolojisi
Bağlantı şeması F1
Elektrik bağlantısı 1, kutup/damar sayısı
31
Elektrik bağlantısı 1, bağlantı şeması
00995929
Montaj türü
kırlangıç oluğu ile
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
PA takviyeli
Gövde malzemesi
Dövme alüminyum alaşım, anodize

Aksesuarlar

Motor kablosu 5213342
Motor kablosu 5213342

NEBM-SF1W31-EH-2.6-Q15N-LE28

Motor kablosu 8079819
Motor kablosu 8079819

NEBM-F1W31-XC-0.5-F1N-DF1W31

Motor kablosu 8113317
Motor kablosu 8113317

NEBM-F1W31-XC-0.2-F1N-DF1W31

Motor kablosu 8113309
Motor kablosu 8113309

NEBM-SF1W31-EH-10-Q15N-LE28

Motor kablosu 8113307
Motor kablosu 8113307

NEBM-SF1W31-EH-5-Q15N-LE28
