Festo/EHMD-40-RE-GP

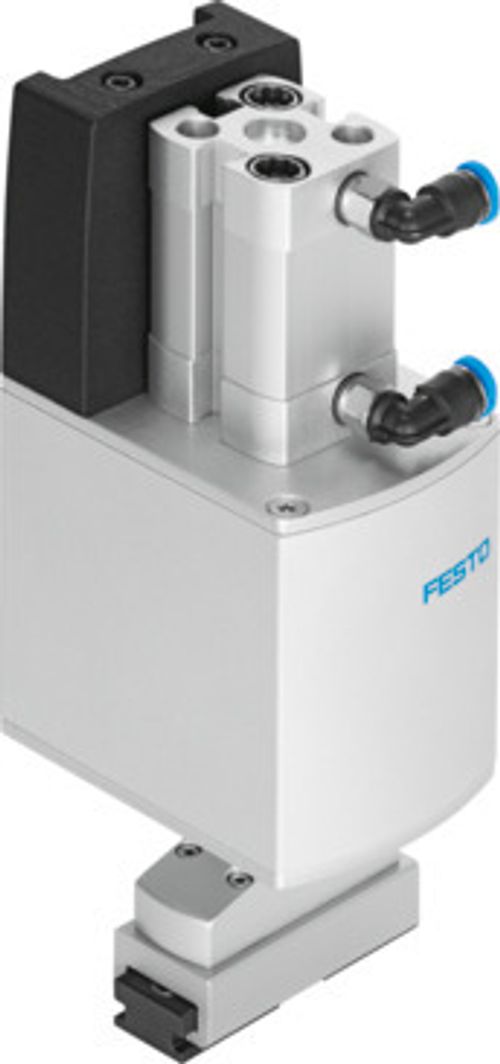

Döndürmeli kavrama modülü EHMD-40-RE-GP 4790698

Ürün verileri
62 parametreTeknik Özellikler
- Boyut
- 40
- Dönüş açısı
- sonsuz
- Tutma çenesi başına strok
- 5 mm
- Tam adım açısı, rotasyon
- 1.8 drc
- Adım açısı toleransı, rotasyon
- ±5 %
- Tutma çenesi sayısı
- 2
- Montaj konumu
- herhangi bir
- Tasarım
- elektrikli döner tahrik pnömatik tutucu
- Çalışma şekli
- Elektrikli paralel tutucu
- Çalışma şekli, rotasyon
- Hibrit step motor
- Redüktör oranı
- 1:1
- Konum algılama
- Döndürme: Motor enkoder Tutucu: Yaklaşım sensörü için oluk
- Tutucu işlevi
- Paralel
- Motor türü
- Step motor
- Referanslama
- Döndür: enkoder dizini
- Rotor konumu vericisi
- Artımlı enkoder
- Rotor konumu vericisi arayüzü
- RS422 TTL AB kanalları + sıfır indeks
- Rotor konumu vericisi ölçüm prensibi
- Optik
- Çalışma basıncı
- 1.5 bar ... 8 bar
- Maks. tahrik çıkış hızı
- 240 1/dak
- Devreye girme süresi
- 100%
- Yalıtım koruma sınıfı
- B
- Maks. akım tüketimi, rotasyon
- <60 mA
- Nominal çalışma gerilimi DC
- 24 V
- Nominal çalışma gerilimi DC, rotasyon
- 5 V
- Nominal gerilim DC
- 24 V
- Faz sargı endüktans fazı, rotasyon
- 11 mH
- Faz sargı direnci, rotasyon
- 5.8 Ohm
- Dönüş başına sinyal, rotasyon
- 500
- Faz başına nominal akımı, rotasyon
- 0.9 A
- Ruhsat
- RCM işareti
- KC işareti
- KC-EMC
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- Osilasyon direnci
- FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi
- LABS uygunluğu
- VDMA24364 Zone III
- Depolama sıcaklığı
- -20 °C ... 70 °C
- Bağıl nem
- % 0 - 85 yoğuşmayan
- Koruma türü
- IP20
- Ortam sıcaklığı
- 0 °C ... 40 °C
- 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti
- 25 N
- Tutma çenesi başına tutma kuvveti aralığı
- 5 N ... 35 N
- Motor durdurma momenti, rotasyon
- 0.3 Nm
- Kütlesel atalet momenti, rotasyon
- 0.125 kgcm²
- Maks. tahrik çıkış torku
- 0.3 Nm
- Tutma çenesindeki maks. kuvvet Fz statik
- 30 N
- Tutma çenesindeki maks. moment Mx statik
- 0.7 Nm
- Tutma çenesindeki maks. moment My statik
- 1.5 Nm
- Tutma çenesindeki maks. moment Mz statik
- 0.7 Nm
- Maks. nominal yük
- 0.25 kg
- Besleme sabiti
- 1.48 mm/dev
- Ürün ağırlığı
- 577 g
- Elektrik bağlantısı 1, işlev
- 2x enkoder 2x motor
- Elektrik bağlantısı 1, bağlantı türü
- Soket
- Elektrik bağlantısı 1, bağlantı teknolojisi
- Bağlantı şeması F1
- Elektrik bağlantısı 1, kutup/damar sayısı
- 31
- Elektrik bağlantısı 1, bağlantı şeması
- 00995929
- Montaj türü
- kırlangıç oluğu ile
- Pnömatik bağlantı
- QS-4
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- PA
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
Aksesuarlar

Motor kablosu 8079819
NEBM-F1W31-XC-0.5-F1N-DF1W31

Motor kablosu 5213343
NEBM-SF1W31-EH-2.6-Q15N-LE14

Motor kablosu 8113317
NEBM-F1W31-XC-0.2-F1N-DF1W31

Motor kablosu 8113308
NEBM-SF1W31-EH-5-Q15N-LE14

Motor kablosu 8113310
NEBM-SF1W31-EH-10-Q15N-LE14
