Festo/EHMD-50-RE-GE-15

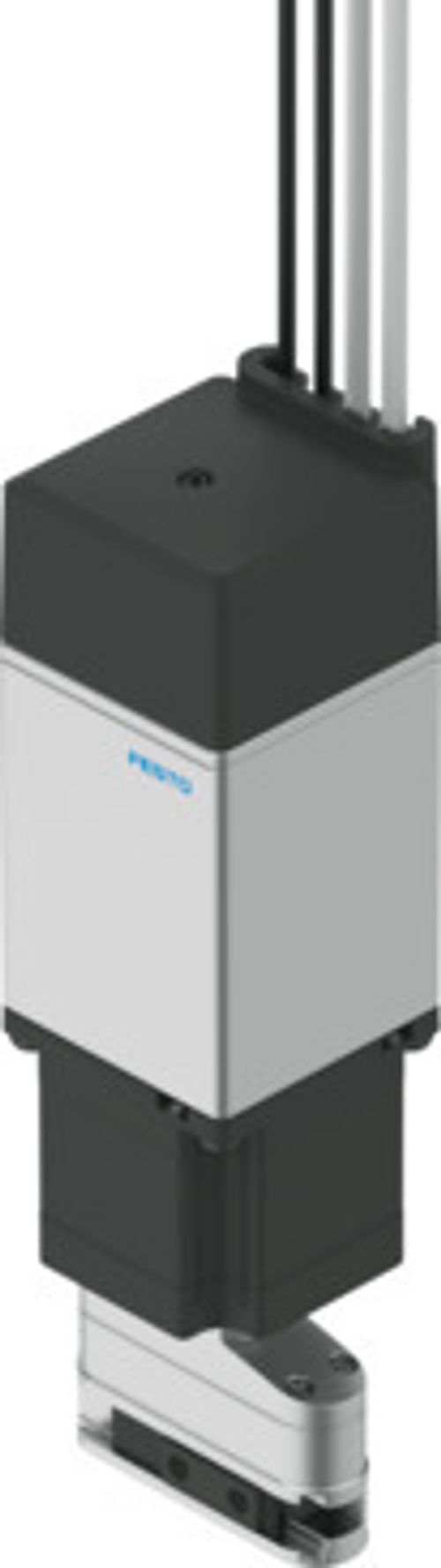

Döner tutucu modülü EHMD-50-RE-GE-15 8176191

Ürün verileri
82 parametreTeknik Özellikler
- Boyut
- 50
- Dönüş açısı
- sonsuz
- Tutma çenesi başına strok
- 15 mm
- tutma çenesi başına ayarlanabilir strok aralığı
- 0 mm ... 15 mm
- Ters çevirme boşluğu
- 800 µm
- Tam adımda adım açısı
- 1.8 drc
- Tam adım açısı, rotasyon
- 1.8 drc
- Adım açısı toleransı
- ±% 5
- Adım açısı toleransı, rotasyon
- ±5 %
- Tutma çenesi sayısı
- 2
- Montaj konumu
- herhangi bir
- Tasarım
- elektrikli döner tahrik Elektrikli tutucu tahriki
- Çalışma şekli
- Elektrikli paralel tutucu
- Çalışma şekli, rotasyon
- Hibrit step motor
- Redüktör oranı
- 1:1
- Konum algılama
- Döndürme: Motor enkoder Tutucu: motor kodlayıcı
- Tutucu işlevi
- Paralel
- Motor türü
- Step motor
- Referanslama
- Döndür: enkoder dizini Tutucu: Sabit durdurma bloku
- Rotor konumu vericisi
- Artımlı enkoder
- Rotor konumu vericisi arayüzü
- RS422 TTL AB kanalları + sıfır indeks
- Rotor konumu vericisi ölçüm prensibi
- Optik
- Maks. tahrik çıkış hızı
- 240 1/dak
- Maks. hız
- 0.025 m/sn
- Maksimum referans sürüşü hızı
- 0.005 m/sn
- Tutma çenesi başına maksimum konumlandırma hızı
- 25 mm/sn
- Tutma çenesi başına maksimum tutma hızı
- 10 mm/sn
- Devreye girme süresi
- 100%
- Yalıtım koruma sınıfı
- B
- Maks. akım tüketimi
- <60 mA
- Maks. akım tüketimi, rotasyon
- <60 mA
- Nominal çalışma gerilimi DC
- 24 V
- Nominal çalışma gerilimi DC, rotasyon
- 5 V
- Nominal gerilim DC
- 24 V
- Tek faz başına sargı endüktans fazı (zincirlenmemiş)
- 2.8 mH
- Faz sargı endüktans fazı, rotasyon
- 2.3 mH
- Faz sargı direnci
- 2 Ohm
- Faz sargı direnci, rotasyon
- 0.83 Ohm
- Dönüş başına sinyal
- 500
- Dönüş başına sinyal, rotasyon
- 500
- Faz başına nominal akımı
- 0.5 A
- Faz başına nominal akımı, rotasyon
- 2.8 A
- Ruhsat
- RCM işareti
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- Osilasyon direnci
- FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi
- LABS uygunluğu
- VDMA24364 Zone III
- Depolama sıcaklığı
- -20 °C ... 70 °C
- Bağıl nem
- % 0 - 85 yoğuşmayan
- Koruma türü
- IP20
- Ortam sıcaklığı
- 18 °C ... 28 °C
- Tutma çenesi başına tutma kuvveti aralığı
- 18 N ... 67 N
- %25 nominal akımında kavrama kuvveti
- 12 N ... 22 N
- Nominal akımında kavrama kuvveti
- 61 N ... 71 N
- Durdurma momenti motor
- 0.115 Nm
- Motor durdurma momenti, rotasyon
- 1 Nm
- Kütle atalet momenti
- 0.038 kgcm²
- Kütlesel atalet momenti, rotasyon
- 0.51 kgcm²
- Maks. tahrik çıkış torku
- 1 Nm
- Tutma çenesindeki maks. kuvvet Fz statik
- 15 N
- Tutma çenesindeki maks. moment Mx statik
- 3.5 Nm
- Tutma çenesindeki maks. moment My statik
- 5 Nm
- Tutma çenesindeki maks. moment Mz statik
- 5 Nm
- Maks. nominal yük
- 0.5 kg
- Besleme sabiti
- 2.3 mm/dev
- İzin verilen eksenel mil yükü
- 15 N
- İzin verilen radyal mil yükü
- 0 N
- Ürün ağırlığı
- 1255 g
- Elektrik bağlantısı 1, işlev
- 2x motor
- Elektrik bağlantısı 1, bağlantı türü
- Soket
- Elektrik bağlantısı 1, bağlantı teknolojisi
- PTSM
- Elektrik bağlantısı 1, kutup/damar sayısı
- 8
- Elektrik bağlantısı 1, bağlantı şeması
- 00997539
- Elektrik bağlantısı 2, işlev
- 2x enkoder
- Elektrik bağlantısı 2, bağlantı türü
- Soket
- Elektrik bağlantısı 2, bağlantı teknolojisi
- JST-ZH
- Elektrik bağlantısı 2, kutup/damar sayısı
- 16
- Elektrik bağlantısı 2, bağlantı şeması
- 00997540
- Montaj türü
- kırlangıç oluğu ile
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- PA takviyeli
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
Aksesuarlar

Bağlantı kablosu 8178804
NEBM-L15G24-ES-10-LE24

Bağlantı kablosu 8178803
NEBM-L15G24-ES-5-LE24

Bağlantı kablosu 8178801
NEBM-L15G24-ES-1-LE24

Bağlantı kablosu 8178802
NEBM-L15G24-ES-3-LE24
