Sick/Lazerli mesafe sensörleri

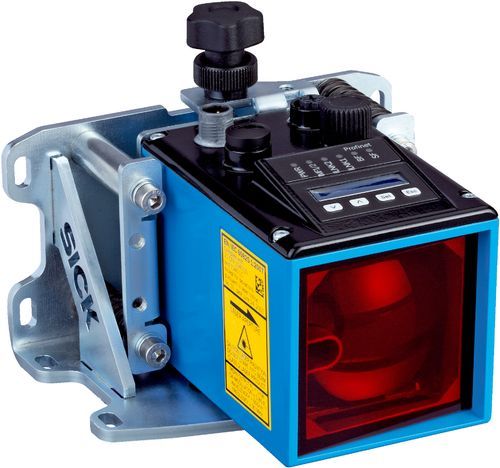

DL100-23AA2101



Lazerli mesafe sensörleri | Dx100, DL100-23AA2101 | İletişim arayüzü: SSI | Ölçüm mesafesi: 0,15 m ... 300 m, “elmas sınıfı” reflektör bandı üzerinde | Tekrarlanabilirlik: 2 mm | Doğruluk: ± 3 mm | Dijital çıkış: 2 x İtme-çekme: PNP/NPN | Isıtma: hayır | Modülasyon frekansı: Sabit
DL100-23AA2101
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ölçüm mesafesi
0,15 m ... 300 m, “elmas sınıfı” reflektör bandı üzerinde
Uygulama alanı
Indoor
Ölçülen nesne
Reflektör
Çözünürlük
0,1 mm, 0,125 mm, 1 mm, 10 mm, 100 mm
Tekrarlanabilirlik
2 mm 1)
Ölçüm hassasiyeti
± 3 mm 2)
Tepki süresi
2 ms
Çıkış süresi
PLC talebine senkron ölçüm çevrimi
Işık kaynağı
Lazer, kırmızı 3)
Görünebilir kırmızı ışık
Işık türü
Görünebilir kırmızı ışık
Lazer sınıfı
2, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10 ve 1040.11' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
Tip. ışık demeti çapı (mesafe)
5 mm + (2 mm x m cinsinden mesafe)
Maksimum çalışma hızı
15 m/s
İvmelenme (maks.)
≤ 15 m/s²
Emniyet tekniği parametreleri
MTTFD
101 yıl
DCavg
%0
SSI
✔
Dijital çıkış
Adet
2 1)
Tür
İtme-çekme: PNP/NPN
Fonksiyon
Mesafe: Mesafe anahtarlama çıkışı
Hız: Hız çıkışı
Servis: Lazerin eskimesi, sönümleme değerinin altına inilmesi (örn. kirlenme durumunda), izin verilen cihaz iç sıcaklığının aşılması veya altına inilmesi durumunda, lazer çalışmaya hazır değilse, ısıtıcı açılırsa ölçüm değerindeki güvenilirlik hatalarında uyarı mesajı
Lazer Kapalı
Ön ayar
Maksimum çıkış akımı IA
≤ 100 mA 2)
Çok fonksiyonlu giriş (MF)
1 x MF1 3)
Gerilim kaynağı UB
DC 18 V ... 30 V, Sınır değerler
Akım tüketimi
24 V DC'de < 250 mA
Sinyal taşıma
5 Vss 1)
Modülasyon frekansı
Sabit
Başlatma süresi
Typ. 1,5 s 2)
Gösterge
6 haneli 5 x 7 nokta matrisli ekran, LEDs
Koruma sınıfı
IP65
Koruma sınıfı
III
Boyutlar ( G x Y x D)
69,4 mm x 82,5 mm x 100,2 mm
Gövde malzemesi
Metal (Alüminyum döküm)
Ön cam materyali
Plastik (PMMA)
Ağırlık
Yakl. 800 g (braketli: yaklaşık 1600 g)
Bağlantı tipi
Erkek konnektör, M12, SPEEDCON ™ uyumlu
İşletim ortam sıcaklığı

–20 °C ... +55 °C 1)

–20 °C ... +75 °C, Soğutuculu gövde ile çalışma 1)

Depo ortam sıcaklığı
–40 °C ... +75 °C
Hava basıncının etkisi
0,3 ppm/hPa
Sıcaklık etkisi
1 ppm/K
Sıcaklık sapması
Typ. 0,1 mm/K
Tip. Ortam ışığına dayanıklılık
≤ 100.000 lx
Mekanik mukavemet

Şok: (EN 600 68-2-27)

Sinüs: (EN 600 68-2-6)

Gürültü: (EN 600 68-2-64)

Elektromanyetik uyumluluk (EMV)
EN 61000-6-2, EN 61000-6-4 2)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
ECLASS 5.0
27270801
ECLASS 5.1.4
27270801
ECLASS 6.0
27270801
ECLASS 6.2
27270801
ECLASS 7.0
27270801
ECLASS 8.0
27270801
ECLASS 8.1
27270801
ECLASS 9.0
27270801
ECLASS 10.0
27270801
ECLASS 11.0
27270801
ECLASS 12.0
27270916
ETIM 5.0
EC001825
ETIM 6.0
EC001825
ETIM 7.0
EC001825
ETIM 8.0
EC001825
UNSPSC 16.0901
41111613
