Sick/Lazerli mesafe sensörleri

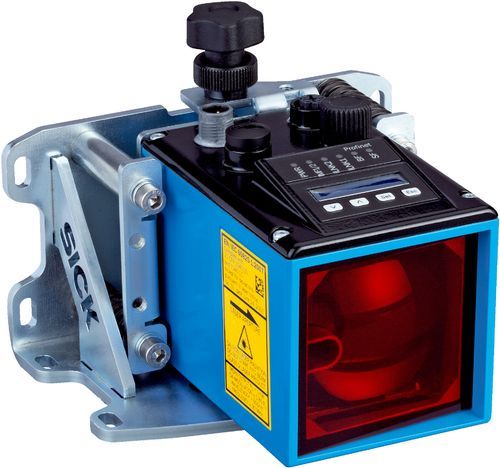

DL100-23AA2103
Lazerli mesafe sensörleri | Dx100, DL100-23AA2103 | İletişim arayüzü: Seri | Ölçüm mesafesi: 0,15 m ... 300 m, “elmas sınıfı” reflektör bandı üzerinde | Tekrarlanabilirlik: 2 mm | Doğruluk: ± 3 mm | Dijital çıkış: 2 x İtme-çekme: PNP/NPN | Isıtma: hayır | Modülasyon frekansı: Sabit

Ürün verileri
72 parametreTeknik Özellikler
- Ölçüm mesafesi
- 0,15 m ... 300 m, “elmas sınıfı” reflektör bandı üzerinde
- Uygulama alanı
- Indoor
- Ölçülen nesne
- Reflektör
- Çözünürlük
- 0,1 mm, 0,125 mm, 1 mm, 10 mm, 100 mm
- Tekrarlanabilirlik
- 2 mm 1)
- Ölçüm hassasiyeti
- ± 3 mm 2)
- Tepki süresi
- 2 ms
- Ölçüm döngü süresi
- 1 ms
- Çıkış süresi
- 1 ms
- Işık kaynağı
- Lazer, kırmızı 3)
Görünebilir kırmızı ışık - Işık türü
- Görünebilir kırmızı ışık
- Lazer sınıfı
- 2, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10 ve 1040.11' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
- Tip. ışık demeti çapı (mesafe)
- 5 mm + (2 mm x m cinsinden mesafe)
- Maksimum çalışma hızı
- 15 m/s
- İvmelenme (maks.)
- ≤ 15 m/s²
- Emniyet tekniği parametreleri
- MTTFD
- 101 yıl
- DCavg
- %0
- Seri
- ✔ , RS-422
- Dijital çıkış
- Adet
- 2 1)
- Tür
- İtme-çekme: PNP/NPN
- Fonksiyon
- Mesafe: Mesafe anahtarlama çıkışı
- Hız: Hız çıkışı
- Servis: Lazerin eskimesi, sönümleme değerinin altına inilmesi (örn. kirlenme durumunda), izin verilen cihaz iç sıcaklığının aşılması veya altına inilmesi durumunda, lazer çalışmaya hazır değilse, ısıtıcı açılırsa ölçüm değerindeki güvenilirlik hatalarında uyarı mesajı
- Lazer Kapalı
- Ön ayar
- Maksimum çıkış akımı IA
- ≤ 100 mA 2)
- Çok fonksiyonlu giriş (MF)
- 1 x MF1 3)
- Gerilim kaynağı UB
- DC 18 V ... 30 V, Sınır değerler
- Akım tüketimi
- 24 V DC'de < 250 mA
- Sinyal taşıma
- 5 Vss 1)
- Modülasyon frekansı
- Sabit
- Başlatma süresi
- Typ. 1,5 s 2)
- Gösterge
- 6 haneli 5 x 7 nokta matrisli ekran, LEDs
- Koruma sınıfı
- IP65
- Koruma sınıfı
- III
- Boyutlar ( G x Y x D)
- 69,4 mm x 82,5 mm x 100,2 mm
- Gövde malzemesi
- Metal (Alüminyum döküm)
- Ön cam materyali
- Plastik (PMMA)
- Ağırlık
- Yakl. 800 g (braketli: yaklaşık 1600 g)
- Bağlantı tipi
- Erkek konnektör, M12, SPEEDCON ™ uyumlu
- İşletim ortam sıcaklığı
–20 °C ... +55 °C 1)
–20 °C ... +75 °C, Soğutuculu gövde ile çalışma 1)
- Depo ortam sıcaklığı
- –40 °C ... +75 °C
- Hava basıncının etkisi
- 0,3 ppm/hPa
- Sıcaklık etkisi
- 1 ppm/K
- Sıcaklık sapması
- Typ. 0,1 mm/K
- Tip. Ortam ışığına dayanıklılık
- ≤ 100.000 lx
- Mekanik mukavemet
Şok: (EN 600 68-2-27)
Sinüs: (EN 600 68-2-6)
Gürültü: (EN 600 68-2-64)
- Elektromanyetik uyumluluk (EMV)
- EN 61000-6-2, EN 61000-6-4 2)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27270801
- ECLASS 5.1.4
- 27270801
- ECLASS 6.0
- 27270801
- ECLASS 6.2
- 27270801
- ECLASS 7.0
- 27270801
- ECLASS 8.0
- 27270801
- ECLASS 8.1
- 27270801
- ECLASS 9.0
- 27270801
- ECLASS 10.0
- 27270801
- ECLASS 11.0
- 27270801
- ECLASS 12.0
- 27270916
- ETIM 5.0
- EC001825
- ETIM 6.0
- EC001825
- ETIM 7.0
- EC001825
- ETIM 8.0
- EC001825
- UNSPSC 16.0901
- 41111613
