Sick/Lazerli mesafe sensörleri

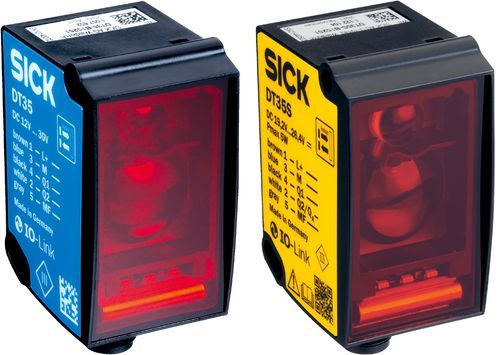

DS35-B15821



Lazerli mesafe sensörleri | Dx35, DS35-B15821 | İletişim arayüzü: IO-Link | Ölçüm mesafesi: 50 mm ... 12.000 mm, %90 remisyon derecesi50 mm ... 5.300 mm, %18 yansıtma oranı50 mm ... 3.100 mm, %6 remisyon derecesi | Lazer sınıfı: 1 | Işık kaynağı: Lazer, kızılötesi | Minimum tepki süresi: 2,5 ms | Dijital çıkış: 2 x İtme-çekme: PNP/NPN | Çok fonksiyonlu giriş (MF): 1 x
DS35-B15821
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ölçüm mesafesi

50 mm ... 12.000 mm, %90 remisyon derecesi 1) 2)

50 mm ... 5.300 mm, %18 yansıtma oranı

50 mm ... 3.100 mm, %6 remisyon derecesi

Ölçülen nesne
Doğal nesneler
Çözünürlük
0,1 mm
Tekrarlanabilirlik
≥ 0,5 mm 2) 3)
Ölçüm hassasiyeti
Typ. ± 10 mm 4)
Tepki süresi
2,5 ms ... 96,5 ms, 2,5 ms / 6,5 ms / 12,5 ms / 24,5 ms / 96,5 ms 5) 6)
Anahtarlama frekansı
333 Hz/100 Hz/50 Hz/25 Hz/6 Hz 5) 6)
Çıkış süresi
1 ms ... 32 ms, 1 ms/2 ms/4 ms/8 ms/32 ms 5) 7)
Işık kaynağı
Lazer, kızılötesi 8)
Kızılötesi ışık
Işık türü
Kızılötesi ışık
Lazer sınıfı
1 (IEC 60825-1:2014, EN 60825-1:2014)
Tip. ışık demeti çapı (mesafe)
15 mm x 15 mm (2 m'de)
Ek fonksiyon

Ayarlanabilir hız: süper hızlı ... süper yavaş

Anahtarlama modları: Nesneye olan mesafe (DtO) / anahtarlanan pencere/ sensör ve arka plan arasındaki nesne (ObSB)

Öğretilebilir ve ters çevrilebilir dijital çıkış

Çok fonksiyonlu giriş: lazerler kapalı / dış öğretme / devre dışı

Fabrika ayarlarına sıfırlama

Ortalama lazer çalışma süresi (25 °C'de)
100.000 h
Emniyet tekniği parametreleri
MTTFD
101 yıl
DCavg
%0
IO-Link
✔ , IO-Link V1.1
Fonksiyon
Proses verileri, Parametreleme, Arıza teşhis
Veri aktarma hızı
38,4 kbit/s
Dijital çıkış
Adet
2 1) 2)
Tür
İtme-çekme: PNP/NPN
Fonksiyon
Çıkış Q2 değiştirilebilir: Dijital çıkış / Q1 değil / devre dışı bırakılmış
Maksimum çıkış akımı IA
≤ 100 mA
Çok fonksiyonlu giriş (MF)
1 x 3)
Histerezis
0 mm ... 11.950 mm 4)
Gerilim kaynağı UB
DC 12 V ... 30 V 1) 2)
Güç tüketimi
≤ 1,7 W 3)
Sinyal taşıma
≤ 5 Vss 4)
Başlatma süresi
≤ 500 ms
Isınma süresi
≤ 20 min
Gösterge
LEDs
Koruma sınıfı

IP65

IP67

Koruma sınıfı
III
Boyutlar ( G x Y x D)
32 mm x 58,67 mm x 42,7 mm
Gövde malzemesi
Plastik (ABS/PC)
Ön cam materyali
Plastik (PMMA)
Ağırlık
65 g
Bağlantı tipi
Erkek konnektör, M12, 5 pinli
İşletim ortam sıcaklığı
–30 °C ... +55 °C, Uv ≤ 24 V
Depo ortam sıcaklığı
–40 °C ... +75 °C
Maks. bağıl nem (yoğuşmayan)
≤ 95 %
Titreşime karşı dayanıklılık
EN 60068-2-6, EN 60068-2-64
Darbe dayanımı
EN 60068-2-27
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
cTUVus sertifikası
✔
ECLASS 5.0
27270801
ECLASS 5.1.4
27270801
ECLASS 6.0
27270801
ECLASS 6.2
27270801
ECLASS 7.0
27270801
ECLASS 8.0
27270801
ECLASS 8.1
27270801
ECLASS 9.0
27270801
ECLASS 10.0
27270801
ECLASS 11.0
27270801
ECLASS 12.0
27270916
ETIM 5.0
EC001825
ETIM 6.0
EC001825
ETIM 7.0
EC001825
ETIM 8.0
EC001825
UNSPSC 16.0901
41111613
