Sick/Lazerli mesafe sensörleri

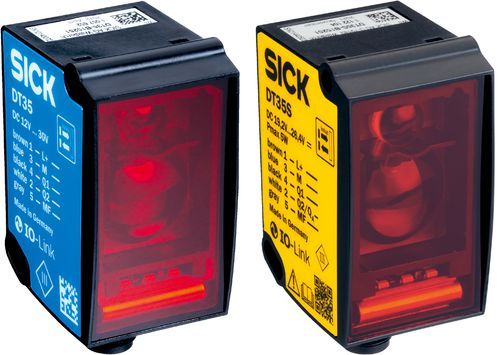

DT35S-B15551
Lazerli mesafe sensörleri | Dx35, DT35S-B15551 | İletişim arayüzü: IO-Link | Lazer sınıfı: 1 | Işık kaynağı: Lazer, kırmızı | Minimum tepki süresi: 15 ms | Dijital çıkış: 1 ... 2 x İtme-çekme: PNP/NPN | Analog çıkışın türü: Akım çıkışı | Çok fonksiyonlu giriş (MF): 1 x

Ürün verileri
81 parametreTeknik Özellikler
- Güvenlikle ilgili ölçüm aralığı
50 mm ... 8.500 mm, %90 remisyon derecesi 1)
50 mm ... 4.500 mm, %20 remisyon derecesi
50 mm ... 3.000 mm, %10 remisyon derecesi
50 mm ... 2.000 mm, %6 remisyon derecesi
- Ölçülen nesne
- Doğal nesneler
- Çözünürlük
- 1 mm
- Sistematik hata
- < 25 mm 2)
- İstatistiksel hata
- < 25 mm 2) 3)
- Tepki süresi
- 15 ms ... 50 ms 4) 5)
- Işık kaynağı
- Lazer, kırmızı 6)
Görünebilir kırmızı ışık - Işık türü
- Görünebilir kırmızı ışık
- Lazer sınıfı
- 1 (IEC 60825-1:2014, EN 60825-1:2014)
- Tip. ışık demeti çapı (mesafe)
- 15 mm x 15 mm (2 m'de)
- Ek fonksiyon
Ayarlanabilir hız: Slow ve Medium
Öğretilebilir ve ters çevrilebilir analog çıkış
Q2 çıkışı değiştirilebilir: akım çıkışı/dijital çıkış
Anahtarlama modları: Nesneye olan mesafe (DtO) / anahtarlanan pencere/ sensör ve arka plan arasındaki nesne (ObSB)
Öğretilebilen dijital çıkış
Çok fonksiyonlu giriş: lazer kapalı/devre dışı bırakılmış
- Emniyet tekniği parametreleri
- Kategori
- B (EN ISO 13849-1:2015)
- Performans seviyesi
- PL b (EN ISO 13849-1:2015)
- SRS/SRSS performans sınıfı
- B (IEC TS 62998-1:2019)
- Yıllık maks. kümülatif devre dışı kalma süresi
- < 5 min (IEC TS 62998-1)
- Uygunluklar
- EN ISO 13849-1:2015, IEC TS 62998-1:2019, EN ISO 13482:2014, ANSI/ITSDF B56.5:2012
- TM (kullanım ömrü)
- 20 yıl (EN ISO 13849-1:2015) 7)
- IO-Link
- ✔ , V1.1
- Fonksiyon
- Proses verileri
- Veri aktarma hızı
- 38,4 kbit/s (COM2)
- Dijital çıkış
- Adet
- 1 ... 2 1) 2)
- Tür
- İtme-çekme: PNP/NPN
- Fonksiyon
- Q2 çıkışı değiştirilebilir: analog çıkış/dijital çıkış
- Maksimum çıkış akımı IA
- ≤ 100 mA
- Analog çıkış
- Adet
- 1
- Tür
- Akım çıkışı
- Akım
- 4 mA ... 20 mA, ≤ 450 Ω
- Çözünürlük
- 12 bit
- Çok fonksiyonlu giriş (MF)
- 1 x 3)
- Histerezis
10 mm
25 mm
50 mm
- Yapılandırma ara kesiti
- SOPAS ET 4)
- Gerilim kaynağı UB
- DC 19,2 V ... 26,4 V 1)
- Güç tüketimi
- ≤ 1,7 W 2)
- Sinyal taşıma
- ≤ 5 Vss 3)
- Başlatma süresi
- ≤ 500 ms
- Isınma süresi
- ≤ 20 min
- Gösterge
- LEDs
- Koruma sınıfı
- IP67
- Koruma sınıfı
- III
- Elektrik güvenliği
- IEC 61010-1 (ed. 3)
- Boyutlar ( G x Y x D)
- 32 mm x 58,67 mm x 42,7 mm
- Gövde malzemesi
- Plastik (ABS/PC)
- Ön cam materyali
- Plastik (PMMA)
- Ağırlık
- 65 g
- Bağlantı tipi
- Erkek konnektör, M12, 5 pinli
- İşletim ortam sıcaklığı
- –25 °C ... +50 °C, Uv ≤ 24 V
- Depo ortam sıcaklığı
- –40 °C ... +75 °C
- Maks. bağıl nem (yoğuşmayan)
- ≤ 95 %
- Sıcaklık sapması
- 0,5 mm/K
- Tip. Ortam ışığına dayanıklılık
Doğrudan ışınlama: 3.000 lx
Dolaylı ışınlama: 40.000 lx
- Titreşime karşı dayanıklılık
- EN 60068-2-6, EN 60068-2-64
- Darbe dayanımı
- EN 60068-2-27
- Elektromanyetik uyumluluk (EMV)
- EN 61000-6-3 / EN 61000-6-2
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- TÜV sertifikası
- ✔
- TÜV sertifikası eki
- ✔
- cTUVus sertifikası
- ✔
- EC-Type-Examination sertifikası
- ✔
- ECLASS 5.0
- 27270801
- ECLASS 5.1.4
- 27270801
- ECLASS 6.0
- 27270801
- ECLASS 6.2
- 27270801
- ECLASS 7.0
- 27270801
- ECLASS 8.0
- 27270801
- ECLASS 8.1
- 27270801
- ECLASS 9.0
- 27270801
- ECLASS 10.0
- 27270801
- ECLASS 11.0
- 27270801
- ECLASS 12.0
- 27270916
- ETIM 5.0
- EC001825
- ETIM 6.0
- EC001825
- ETIM 7.0
- EC001825
- ETIM 8.0
- EC001825
- UNSPSC 16.0901
- 41111613
