Phoenix Contact/ECS dış mekan muhafazaları

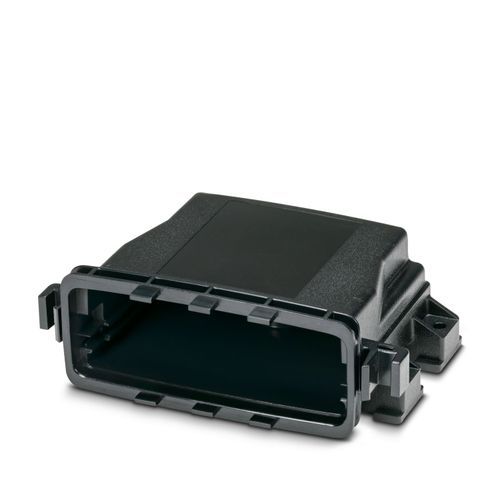

ECS-B-122X109-L-UV1-NV - Elektronik boş kutu 1054713
ECS Ailesinin geçmeli kilitlemeli havalandırmasız muhafazası IP66/67/69, ilgili plaka ile eşleştiğinde. Renk: Siyah (9005), Genişlik: 172 mm, Yükseklik: 116 mm, Derinlik: 64 mm

Ürün verileri
47 parametreTeknik Özellikler
- Montaj açıklaması
- Değer aralığı için İndirilenler alanındaki veri sayfasına bakın.
- Ürün tipi
- Muhafaza
- Muhafaza tipi
- Harici muhafaza
- Muhafaza serisi
- ECS
- Ürün gamı
- ECS..122X..L..
- Tip
- havalandırmasız
- Boyutlu çizim
- Genişlik
- 172 mm
- Yükseklik
- 116 mm
- Derinlik
- 64 mm
- PCB kalınlığı
- 1,57 mm ... 2,36 mm
- Renk (Muhafaza)
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V0
- Muhafaza malzemesi
- PC
- Yüzey özellikleri
- işlem görmemiş
- Spesifikasyon
- IEC 60068-2-6:2007-12
- Frekans
- 10 - 2000 - 10 Hz
- Süpürme hızı
- 1 oktav/dk
- Hızlanma
- 15g (61,6 Hz ... 2000 Hz)
- Her eksen için test süresi
- 2,5 h
- Test talimatları
- X-, Y- ve Z-eksenleri
- Spesifikasyon
- IEC 60695-2-11:2014-02
- Sıcaklık
- 850 °C
- İfşa süresi
- 30 s
- Spesifikasyon
- IEC 60068-2-31:2008-05
- Düşüş yüksekliği
- 50 cm
- Frekans
- 50
- Spesifikasyon
- IEC 60068-2-27:2008-02
- Pals şekli
- Yarı-sinüzoidal
- Hızlanma
- 50g
- Şok süresi
- 11 ms
- Her yön için şok sayısı
- 3
- Test talimatları
- X-, Y- ve Z-eksenleri (pozitif ve negatif)
- Spesifikasyon
- DIN EN 60068-2-11:2000-02
- Test süresi
- 96 h
- Spesifikasyon
- VDMA 24364:2018-05
- Sonuç
- Test geçildi
- Spesifikasyon
- IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
- Sonuç, koruma sınıfı, IP kodu
- IP66/IP68 (2 m/24 h)
- Koruma sınıf
- IP66/IP67
- Ulaşılabilir maks. NEMA kodu
- 6
- Darbe dayanımı
- IK08
- Ortam sıcaklığı (çalışma)
- -40 °C ... 100 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 100 °C
- PCB taşıyıcı sayısı
- 1
- PCB'nin kalınlığı
- 1,57 mm ... 2,36 mm
- Montaj tipi
- Duvara veya panele montaj Aksesuarla direğe montaj
