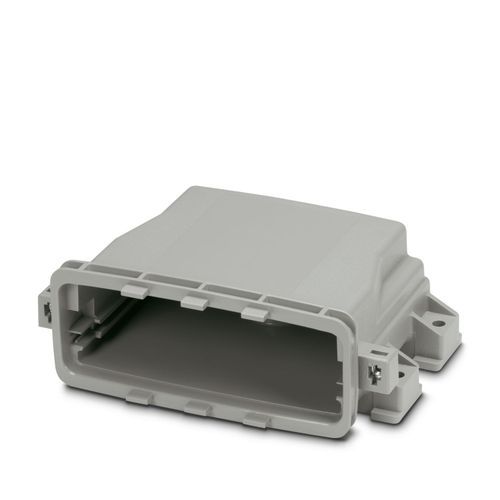

ECS-B-122X109-S-UV -V GY - Elektronik boş kutu 1054708



ECS Ailesinin vida kilitlemeli havalandırmalı muhafazası IP66/67/69, ilgili plaka ile eşleştiğinde. Renk: Gri (7042), Genişlik: 164 mm, Yükseklik: 116 mm, Derinlik: 64 mm
ECS-B-122X109-S-UV -V GY - Elektronik boş kutu 1054708
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Montaj açıklaması
Değer aralığı için İndirilenler alanındaki veri sayfasına bakın.
Ürün tipi
Muhafaza
Muhafaza tipi
Harici muhafaza
Muhafaza serisi
ECS
Ürün gamı
ECS..122X..S..
Tip
Entegre basınç dengeleme membranı
Havalandırma
Entegre basınç dengeleme membranı
Boyutlu çizim
Genişlik
164 mm
Yükseklik
116 mm
Derinlik
64 mm
PCB kalınlığı
1,57 mm ... 2,36 mm
Renk (Muhafaza)
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V0
Muhafaza malzemesi
PC
Yüzey özellikleri
işlem görmemiş
Spesifikasyon
IEC 60068-2-6:2007-12
Frekans
10 - 2000 - 10 Hz
Süpürme hızı
1 oktav/dk
Hızlanma
15g (61,6 Hz ... 2000 Hz)
Her eksen için test süresi
2,5 h
Test talimatları
X-, Y- ve Z-eksenleri
Spesifikasyon
IEC 60695-2-11:2014-02
Sıcaklık
850 °C
İfşa süresi
30 s
Spesifikasyon
IEC 60068-2-31:2008-05
Düşüş yüksekliği
50 cm
Frekans
50
Spesifikasyon
IEC 60068-2-27:2008-02
Pals şekli
Yarı-sinüzoidal
Hızlanma
50g
Şok süresi
11 ms
Her yön için şok sayısı
3
Test talimatları
X-, Y- ve Z-eksenleri (pozitif ve negatif)
Spesifikasyon
DIN EN 60068-2-11:2000-02
Test süresi
96 h
Spesifikasyon
VDMA 24364:2018-05
Sonuç
Test geçildi
Spesifikasyon
IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Sonuç, koruma sınıfı, IP kodu
IP66/IP68 (2 m/24 h)
Koruma sınıf
IP66/IP67
Ulaşılabilir maks. NEMA kodu
6
Darbe dayanımı
IK08
Ortam sıcaklığı (çalışma)
-40 °C ... 100 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 100 °C
PCB taşıyıcı sayısı
1
PCB'nin kalınlığı
1,57 mm ... 2,36 mm
Montaj tipi
Duvara veya panele montaj Aksesuarla direğe montaj
