Phoenix Contact/Ekran bağlantı kelepçeleri

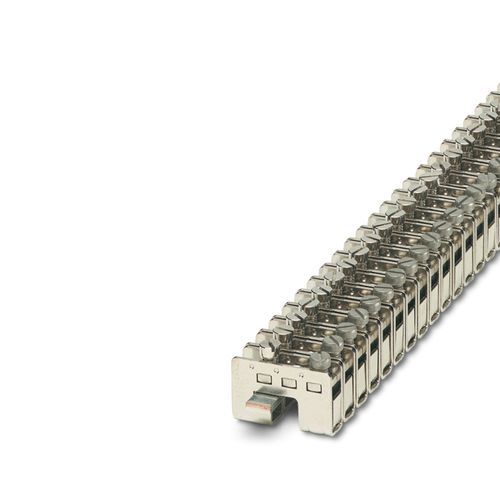

EK 135 - Güç klemensi 0401023
Güç klemensi, nominal akım: 101 A, bağlantı yöntemi: Vidalı bağlantı, Nominal kesit alanı: 25 mm2, kesit alanı: 0,75 mm2 - 35 mm2, montaj: Nötr barası, renk: alüminyum renginde

Ürün verileri
63 parametreTeknik Özellikler
- Ürün tipi
- Ek yapma klemensi
- Bağlantı sayısı
- 1
- Satır sayısı
- 1
- Maksimum yük akımı
- 125 A (35 mm² iletken kesit alanı)
- Nominal durum için maksimum güç kaybı
- 4,06 W
- Nominal akım IN
- 125 A
- Nötr barasının akım taşıma kapasitesi
- 140 A
- Nominal kesit
- 25 mm²
- Maksimum yük akımı
- 125 A (35 mm² iletken kesit alanı)
- Vida yivi
- M6
- Sıkma torku
- 3,2 ... 3,7 Nm
- Kablo soyma uzunluğu
- 14 mm
- İç silindirik gösterge
- A8B7
- İletken kesiti, tek telli
- 0,75 mm² ... 35 mm²
- Kesit AWG
- 18 ... 2 (IEC uyarınca dönüştürülmüş)
- Esnek iletken kesiti
- 0,75 mm² ... 25 mm²
- İletken kesiti, çok telli [AWG]
- 18 ... 4 (IEC uyarınca dönüştürülmüş)
- Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)
- 0,75 mm² ... 25 mm²
- Çok telli iletken kesiti (plastik kılıflı yüksük)
- 0,75 mm² ... 25 mm²
- Çok telli kablo kesiti (aynı kesite sahip 2 kablo, TWIN yüksüklü ve plastik kılıflı)
- 0,75 mm² ... 10 mm²
- Aynı kesit alanlı 2 iletken, tek damarlı
- 0,75 mm² ... 10 mm²
- Aynı kesit alanlı 2 iletken, çok damarlı
- 0,75 mm² ... 10 mm²
- Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan
- 0,75 mm² ... 10 mm²
- Nominal akım
- 101 A
- Nominal kesit alanı
- 25 mm²
- Tanımlama
- II 2 G Ex eb IIC Gb
- Çalışma sıcaklık aralığı
- -60 °C ... 180 °C
- Ex-sertifikalı aksesuarlar
- 0404415 AB/SS-EX0402006 NLS-CU 3/10 SN 2000MM1205079 SZS 1,0X6,5 VDE
- Ex sıcaklık artışı
- 40 K (85 A / 25 mm²)
- Tespit vidası için tork aralığı
- 2,6 Nm ... 2,8 Nm
- çıkış
- (sabit)
- Nominal akım
- 85 A
- Maksimum yük akımı
- 100 A
- Hacim direnci
- 0,24 mΩ
- Tork aralığı
- 3,2 Nm ... 3,7 Nm2,6 Nm ... 2,8 Nm (Montaj vidası)
- Nominal kesit
- 25 mm²
- Nominal kesit AWG
- 4
- Bağlantı kapasitesi, sabit
- 0,75 mm² ... 35 mm²
- Bağlantı kapasitesi AWG
- 18 ... 2
- Bağlantı kapasitesi,esnek
- 0,75 mm² ... 25 mm²
- Bağlantı kapasitesi AWG
- 18 ... 4
- Aynı kesit alanlı 2 iletken, tek damarlı
- 0,75 mm² ... 10 mm²
- AWG tek telli aynı kesite sahip 2 kablo
- 18 ... 8
- Aynı kesit alanlı 2 iletken, çok damarlı
- 0,75 mm² ... 10 mm²
- AWG çok telli aynı kesite sahip 2 kablo
- 18 ... 8
- Genişlik
- 12 mm
- Yükseklik
- 40 mm
- Derinlik
- 37 mm
- Uzunluk
- 40 mm
- Renk
- alüminyum renginde
- Gereksinim sıcaklık artış testi
- Sıcaklık artışı ≤ 45 K
- Sonuç
- Test geçildi
- Kısa süreli dayanım akımı 25 mm²
- 3 kA
- Kısa süreli dayanım akımı 35 mm²
- 4,2 kA
- Sonuç
- Test geçildi
- Klemens montajı
- 2,6 Nm ... 2,8 Nm (Montaj vidası)
- Sonuç
- Test geçildi
- Dönme hızı
- 10 dev/dak
- Devir
- 135
- Kablo kesiti/ağırlık
- 0.75 mm² / 0.4 kg25 mm2/4,5 kg35 mm2/6,8 kg
- Sonuç
- Test geçildi
- Montaj tipi
- Nötr barası
- Klemens montajı
- 2,6 Nm ... 2,8 Nm (Montaj vidası)
