Sick/Motor-Feedback Sistemleri

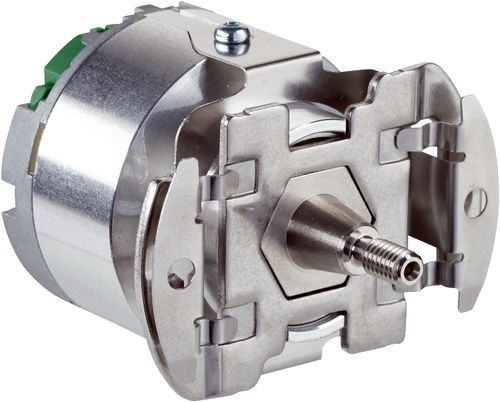

EKS36-2KF0A0S07
Motor-Feedback Sistemleri | EKS/EKM36, EKS36-2KF0A0S07 | İletişim arayüzü: HIPERFACE DSL® | Uygulama: Mutlak Tek turlu | Yapı türü: Gömme | Devir başına çözünürlük: 18 bit | Güvenlik odaklı sistem: Evet | Mekanik uygulama: Konik mil | Bağlantı tipi: Erkek konnektör, 4 pin | Teknoloji: Optik | Çalışma sıcaklığı aralığı: –20 °C ... +115 °C | Özellik: Siyah eloksallı gövde, Eloksal DIN EN ISO 7599 uyarınca, Gövde ve yaylı levha arasında eloksal yoktur

Ürün verileri
72 parametreTeknik Özellikler
- Özel ürün
- ✔
- Özellik
Siyah eloksallı gövde
Eloksal DIN EN ISO 7599 uyarınca
Gövde ve yaylı levha arasında eloksal yoktur
- Standart referans cihazı
- EKM36-2KF0A018A, 1054315
- Teslimat Kapsamı
- Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir.
- Güvenlik için entegrasyon seviyesi
- Safe increment SIL2 (IEC 61508), SILCL2 (EN 62061) 1)
- Kategori
- 3 (EN ISO 13849)
- Test oranı
- 1 h
- Maksimum talep oranı
- 216 µs
- Performans seviyesi
- PL d (EN ISO 13849)
- Güvenilir çözünürlük
- Kanal 1 = 18 Bit veya 20 Bit, Kanal 2 = 9 Bit
- PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
- 4 x 10-8 2)
- TM (kullanım ömrü)
- 20 yıl (EN ISO 13849)
- MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)
- 500 yıl (EN ISO 13849)
- Pozisyon
- Devir başına çözünürlük
- 18 bit
- Sistem hassasiyeti
- ± 120 ″
- Sinyal gürültüsü (σ)
- ± 5 ″ (bkz. “Sinyal gürültüsü” ve “Sönümleme” diyagramı)
- Mutlak tespit edilebilir devir sayısı
- 1
- Mevcut bellek alanı
- 8.192 Byte
- Her bir devir için ölçüm adımı
- 262.144
- Ölçüm prensibi
- Optik
- Mutlak değer için kod türü
- Ikili
- Kod dizisi
- Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız)
- İletişim arayüzü
- HIPERFACE DSL®
- Başlatma süresi
- Max. 500 ms 1)
- Harici sıcaklık geriliminin ölçülmesi
Ön işaret olmadan, 32 bit (1 Ω) 0 ... 209.600 Ω
-40 °C ... +160 °C'de: NTC +-2K; PTC+-3K
- Bağlantı tipi
- Erkek konnektör, 4 pin
- Besleme Gerilimi
- 7 V ... 12 V
- Gerilim rampası çalıştırma süresi
- Maks. 180 ms 1)
- Tavsiye edilen gerilim kaynağı
- 8 V
- Akım tüketimi
- ≤ 150 mA (bkz. Akım tüketimi diyagramı) 2)
- Dijital pozisyon değeri çıkış frekansı
- 0 kHz ... 75 kHz
- Mil tipi
- Konik mil
- Ölçüler/boyutlar
- Boyutsal çizimine bakınız
- Ağırlık
- 0,1 kg
- Rotorun atalet momenti
- 4,5 gcm²
- Çalışma devir sayısı
- ≤ 12.000 min⁻¹
- Açısal ivme
- ≤ 500.000 rad/s²
- İşletme torku
- 0,2 Ncm
- Çalışmaya başlama torku
- 0,3 Ncm
- İzin verilen statik mil hareketi
- ± 0,1 mm radyal
- İzin verilen dinamik mil hareketi
± 0,05 mm radyal
± 0,1 mm düz
- Bilya yatağının çalışma süresi
- 3,6 x 10^9 devir
- Çalışma sıcaklığı aralığı
- –20 °C ... +115 °C 1)
- Depolama sıcaklığı aralığı
- –40 °C ... +125 °C 2)
- Bağıl nem/buğulanma
- 90 %, Çiğlenmeye izin verilmez
- Darbelere karşı direnç
- 100 g, 6 ms (EN 60068-2-27 uyarınca)
- Titreşimlere karşı direncin frekans aralığı
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMVC
- EN 61000-6-2, EN 61000-6-4 ve IEC 61326-3 uyarınca 3)
- Koruma sınıfı
- IP40, erkek konnektör karşılığı takılı ve kapak kapalı olduğunda (IEC 60529-1) 4)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- EC-Type-Examination sertifikası
- ✔
- ECLASS 5.0
- 27270590
- ECLASS 5.1.4
- 27270590
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270590
- ECLASS 8.0
- 27270590
- ECLASS 8.1
- 27270590
- ECLASS 9.0
- 27270590
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
