Festo/ESBF-BS-32-100-10P

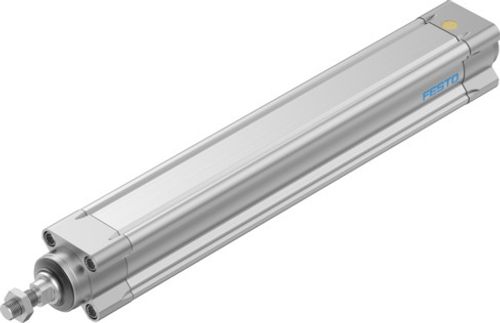

Elektro-silindir ESBF-BS-32-100-10P 8022565

Ürün verileri
52 parametreTeknik Özellikler
- Çalışma stroku
- 100 mm
- Boyut
- 32
- Strok
- 100 mm
- Piston mili diş ölçüsü
- M10x1,25
- Ters çevirme boşluğu
- 40 µm
- Mil çapı
- 12 mm
- Mil adımı
- 10 mm/dev
- Piston milinin maks. dönüş açısı +/-
- 0.25 drc
- Standarda dayalı
- ISO 15552
- Montaj konumu
- herhangi bir
- Piston mili ucu
- Erkek diş
- Motor türü
- Step motor Servo motor
- Konum algılama
- yaklaşım sensörü için
- Tasarım
- Vidalı milli elektrikli silindir
- Mil tipi
- Vidalı mil
- Sembol
- 00991941
- Dönmeye karşı koruma/kılavuz
- kayar yatak ile
- Maks. ivmelenme
- 15 m/sn²
- Maks. devir
- 6600 1/dak
- Maks. hız
- 1.11 m/sn
- Tekrarlama hassasiyeti
- ±0,01 mm
- Devreye girme süresi
- 100%
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364 Zone III
- Depolama sıcaklığı
- -20 °C ... 60 °C
- Gıdaya uygunluk
- bkz. Gelişmiş yapı malzemesi bilgisi
- Bağıl nem
- %0 - 95
- Koruma türü
- IP40
- Ortam sıcaklığı
- 0 °C ... 60 °C
- Maks. tahrik torku
- 2 Nm
- Tahrik milindeki maks. radyal kuvvet
- 115 N
- Maks. besleme kuvveti Fx
- 1000 N
- Boşta çalışma tahrik torku
- 0.1 Nm
- Taşıma kapasitesi kılavuz değer, yatay
- 100 kg
- Faydalı yük kılavuz değer, dikey
- 100 kg
- Metre strok başına kütle atalet momenti JH
- 0.1386 kgcm²
- Kg yük başına kütle atalet momenti JL
- 0.0253 kgcm²
- Kütle atalet momenti JO
- 0.0361 kgcm²
- Bakım aralığı
- Ömür boyu yağlama
- 0 mm strokta hareketli kütle
- 281 g
- 10 mm strok başına hareketli kütle ek yük
- 9 g
- 0 mm strokta temel ağırlık
- 781 g
- 10 mm strok başına ek ağırlık
- 33 g
- Montaj türü
- dişi diş ile veya aksesuarlar
- Aktüatör arayüz kodu
- D32
- Malzeme hakkında not
- RoHS uyumlu
- Kapak malzemesi
- Dövme alüminyum alaşım, sürgülü eloksallı
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Vida malzemesi
- Çelik, galvanize
- Mil somunu malzemesi
- Rulmanlı çelik
- Mil malzemesi
- Rulman çeliği
- Silindir borusu malzemesi
- Dövme alüminyum alaşımı, sürgülü eloksallı
Aksesuarlar

Servo motor 4808568
EMMT-AS-60-

Step motor 8156168
EMMT-ST-42-L-RS

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078224
NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078230
NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078231
NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078286
NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
NEBA-M8G3-U-5-N-M8G3

Yaklaşım sensörü|Silindir Sensörü 574334
SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574339
SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574340
SMT-8M-A-PO-24V-E-7,5-OE

Bağlantı takımı 175705
SMB-8-FENG-32/40

Yaklaşım sensörü|Silindir Sensörü 8138001
SMT-8M-A-NO-24V-E-7,5-OE
