Bosch Rexroth/Elektromekanik silindirler için elektrikli aksesuarlar

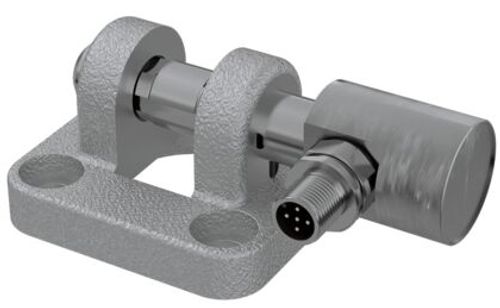

ÖLÇME PİMİ EMC50
EMC güç sensörleri
- Çekme ve bastırma kuvvetleri için
- Korozyona karşı dayanıklı paslanmaz çelik model
- Entegre kuvvetlendirici
- Küçük sıcaklık vitesi
- Büyük uzun süreli stabilite
- Büyük şok ve titreşim dayanımı
- Dinamik veya statik ölçümler için
- İyi tekrarlanabilirlik
- Kolay montaj

Ürün verileri
52 parametreTeknik Özellikler
- Elektromekanik silindirler için elektrikli aksesuarlar
- Güç sensörleri
- 1. bağlantı türü
- Priz M12, 4 kutuplu
- 2. bağlantı türü
- açık uçlar
- Anma boyutu [mm]
- 50
- Bağlantı
- M12x1 soket
- Besleme gerilimi [V DC]
- 24
- Çalışma yükü (ölçüm aralığından) [%]
- 150
- Çalışma sıcaklığı (min. … maks.)
- -20 °C ... +60 °C
- Çıkış sinyali [V]
- 0
- Toleranslı çıkış sinyali (ölçüm aralığı)
- -10 ... +10 V ±0,2
- Çıkış sinyali (ölçüm aralığı) toleransı [V]
- ±0.2
- Toleranslı çıkış sinyali
- 0 V ±0,03
- Çıkış sinyali toleransı [V]
- ±0.03
- İzin verilen ortam sıcaklığı (min ... maks)
- -25 °C ... +80 °C
- Bant genişliği [kHz]
- 2.5
- Toleranslı bant genişliği
- 2,5 kHz ±0,2
- Bant genişliği toleransı [kHz]
- ±0.2
- Ölçüm gerilimi [V]
- 250
- Ölçüm akımı [A]
- 4
- Dinamik dönme yarıçapı
- > 5xD
- Statik dönme yarıçapı
- > 10xD
- Dönme çevrimleri
- >2 milyon
- Kırılma yükü (ölçüm aralığından) [%]
- 300
- Ağırlık [kg]
- 0.54
- Sertlik [HRC]
- 38 HRC
- Histerezis (ölçüm aralığından) [%]
- ±0.2
- Kablo türü
- PUR siyah, blendajlı
- Kablo çapı D [mm]
- 5.9
- Kablo çapı D toleransı [mm]
- ±0.2
- Dengelenmiş sıcaklık
- +10 °C ... +40 °C
- Kablo kesiti
- 4x0,34
- Maksimum çalışma sıcaklığı [°C]
- +60
- Ölçüm aralığı [kN]
- 8
- Ölçüm belirsizliği
- ±0.04
- Minimum çalışma sıcaklığı [°C]
- -20
- Lineer olmama (ölçüm aralığından) [%]
- ±0.5
- Sıfırlama fonksiyonu (dara)
- 7.2 V ... 24 V
- Ürün notu
- bağlantı kablosu ile
- Çekme zinciri uyumlu
- evet
- Koruma türü
- IP65
- Fiş çıkışı
- açılı
- Sıfır noktasından sıcaklık kayması (her Kelvin için ölçüm aralığından) [%]
- ±0.05
- Ölçüm aralığından sıcaklık kayması (her Kelvin için ölçüm aralığından) [%]
- ±0.05
- Hareketli ortam sıcaklığı
- -40 °C ... +80 °C
- Malzeme
- paslanmaz çelik
- Tekrarlanabilirlik (ölçüm aralığından) [%]
- ±0.25
- Ölçü a f8 [mm]
- 16
- Ölçü b [mm]
- 99
- c ölçüsü [mm]
- 58
- Ölçü d [mm]
- 35
- Ölçü e [mm]
- 28
- Ölçü L
- 5
