Bosch Rexroth/Elektromekanik silindirler için elektrikli aksesuarlar

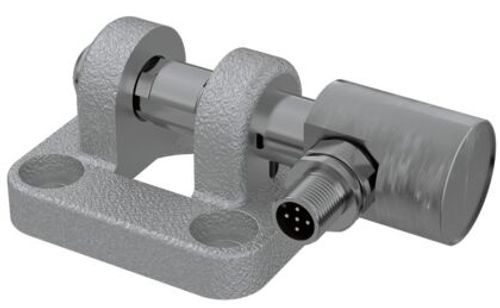

ÖLÇME PİMİ EMC80

EMC güç sensörleri
  • Çekme ve bastırma kuvvetleri için
  • Korozyona karşı dayanıklı paslanmaz çelik model
  • Entegre kuvvetlendirici
  • Küçük sıcaklık vitesi
  • Büyük uzun süreli stabilite
  • Büyük şok ve titreşim dayanımı
  • Dinamik veya statik ölçümler için
  • İyi tekrarlanabilirlik
  • Kolay montaj
ÖLÇME PİMİ EMC80
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektromekanik silindirler için elektrikli aksesuarlar
Güç sensörleri
1. bağlantı türü
Priz M12, 4 kutuplu
2. bağlantı türü
açık uçlar
Anma boyutu [mm]
80
Bağlantı
M12x1 soket
Besleme gerilimi [V DC]
24
Çalışma yükü (ölçüm aralığından) [%]
150
Çalışma sıcaklığı (min. … maks.)
-20 °C ... +60 °C
Çıkış sinyali [V]
0
Toleranslı çıkış sinyali (ölçüm aralığı)
-10 ... +10 V ±0,2
Çıkış sinyali (ölçüm aralığı) toleransı [V]
±0.2
Toleranslı çıkış sinyali
0 V ±0,03
Çıkış sinyali toleransı [V]
±0.03
İzin verilen ortam sıcaklığı (min ... maks)
-25 °C ... +80 °C
Bant genişliği [kHz]
2.5
Toleranslı bant genişliği
2,5 kHz ±0,2
Bant genişliği toleransı [kHz]
±0.2
Ölçüm gerilimi [V]
250
Ölçüm akımı [A]
4
Dinamik dönme yarıçapı
> 5xD
Statik dönme yarıçapı
> 10xD
Dönme çevrimleri
>2 milyon
Kırılma yükü (ölçüm aralığından) [%]
300
Ağırlık [kg]
0.62
Sertlik [HRC]
38 HRC
Histerezis (ölçüm aralığından) [%]
±0.2
Kablo türü
PUR siyah, blendajlı
Kablo çapı D [mm]
5.9
Kablo çapı D toleransı [mm]
±0.2
Dengelenmiş sıcaklık
+10 °C ... +40 °C
Kablo kesiti
4x0,34
Maksimum çalışma sıcaklığı [°C]
+60
Ölçüm aralığı [kN]
22
Ölçüm belirsizliği
±0.11
Minimum çalışma sıcaklığı [°C]
-20
Lineer olmama (ölçüm aralığından) [%]
±0.5
Sıfırlama fonksiyonu (dara)
7.2 V ... 24 V
Ürün notu
bağlantı kablosu ile
Çekme zinciri uyumlu
evet
Koruma türü
IP65
Fiş çıkışı
açılı
Sıfır noktasından sıcaklık kayması (her Kelvin için ölçüm aralığından) [%]
±0.05
Ölçüm aralığından sıcaklık kayması (her Kelvin için ölçüm aralığından) [%]
±0.05
Hareketli ortam sıcaklığı
-40 °C ... +80 °C
Malzeme
paslanmaz çelik
Tekrarlanabilirlik (ölçüm aralığından) [%]
±0.25
Ölçü a f8 [mm]
20
Ölçü b [mm]
109
c ölçüsü [mm]
67.5
Ölçü d [mm]
35
Ölçü e [mm]
28
Ölçü L
5
