Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

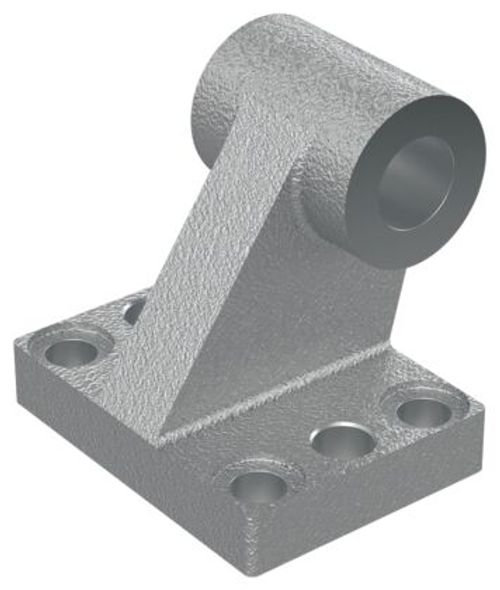

YATAK KUTUSU CETOP EMC40 &

  • Grup 6, Opsiyon 01
  • Malzeme: Duktil dökme demir, çinko kaplama
  • Grup 5, Opsiyon 07 çatal sabitlemesi için karşılık
YATAK KUTUSU CETOP EMC40 &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektromekanik silindirler için sabitleme elemanları
Yatak bloku
Anma boyutu [mm]
40
Ağırlık [kg]
0.24
T tipi kılavuz ray bölmesi [mm]
4
Malzeme
Duktil dökme demir, çinko kaplamalı
Ölçü BR [mm]
11
Ölçü BT [mm]
10
Ölçü CK H9 [mm]
12
Ölçü EB H13 [mm]
10
Ölçü EM [mm]
28
Ölçü GL [mm]
24
Ölçü HB H13 [mm]
6.6
Ölçü L toleransı [mm]
±0.2
Ölçü L3 [mm]
12
Ölçü PH JS15 [mm]
36
Ölçü RA JS14 [mm]
22
T ölçüsü [mm]
4
Ölçü TE JS14 [mm]
41
Ölçü TL toleransı [mm]
-0.2,-0.6
Ölçü UL [mm]
54
Ölçü UR [mm]
35
