Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

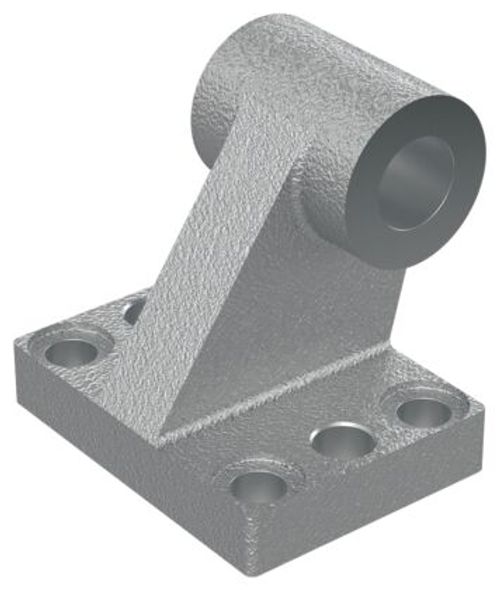

YATAK KUTUSU CETOP EMC50 &

  • Grup 6, Opsiyon 01
  • Malzeme: Duktil dökme demir, çinko kaplama
  • Grup 5, Opsiyon 07 çatal sabitlemesi için karşılık
YATAK KUTUSU CETOP EMC50 &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Elektromekanik silindirler için sabitleme elemanları
Yatak bloku
Anma boyutu [mm]
50
Ağırlık [kg]
0.44
T tipi kılavuz ray bölmesi [mm]
6
Malzeme
Duktil dökme demir, çinko kaplamalı
Ölçü BR [mm]
13
Ölçü BT [mm]
12
Ölçü CK H9 [mm]
12
Ölçü EB H13 [mm]
11
Ölçü EM [mm]
32
Ölçü GL [mm]
33
Ölçü HB H13 [mm]
9
Ölçü L toleransı [mm]
±0.2
Ölçü L3 [mm]
16
Ölçü PH JS15 [mm]
45
Ölçü RA JS14 [mm]
30
T ölçüsü [mm]
6
Ölçü TE JS14 [mm]
50
Ölçü TL toleransı [mm]
-0.2,-0.6
Ölçü UL [mm]
65
Ölçü UR [mm]
45
