Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

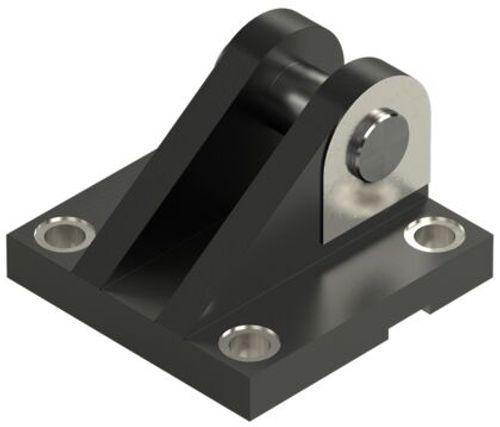

YATAK KUTUSU EMC-105-HD PSBG
Çatal tipi yatak bloku CLCA ISO 8132, Form B
- Grup 1/6, Opsiyon 022
- Malzeme: Dökme demir

Ürün verileri
25 parametreTeknik Özellikler
- Elektromekanik silindirler için sabitleme elemanları
- Çatal tipi yatak bloku
- Ağırlık [kg]
- 0
- Ölçü CK H9 [mm]
- 40
- Ölçü CL h16 [mm]
- 90
- Ölçü CM A12 [mm]
- 40
- Ölçü CO N9 [mm]
- 36
- Ölçü FG js14 [mm]
- 17.5
- Ölçü FL js12 [mm]
- 76
- Ölçü FO js14 [mm]
- 6
- Ölçü HB H13 [mm]
- 22
- Ölçü KC [mm]
- 8.4
- Ölçü KC toleransı [mm]
- +0.3
- Ölçü KL [mm]
- 16
- Ölçü LE min. [mm]
- 52
- Ölçü MR max. [mm]
- 40
- Ölçü RF js14 [mm]
- 140
- Ölçü RG js14 [mm]
- 125
- Ölçü S [mm]
- 33
- Ölçü S delik derinliği [mm]
- 1
- Ölçü S delik derinliği (metin)
- derin
- Ölçü S - vida dişi derinliği ile
- 33 mm ‒ 1 mm derin
- Ölçü SL [mm]
- 110
- Ölçü UK max. [mm]
- 185
- Ölçü UX max. [mm]
- 170
- Ölçü CK H9 için dipnot
- İlgili pim-⌀ m6 (pim ve pim kilidi teslimat kapsamına dahildir ve teslimatta monte edilmez)
