Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

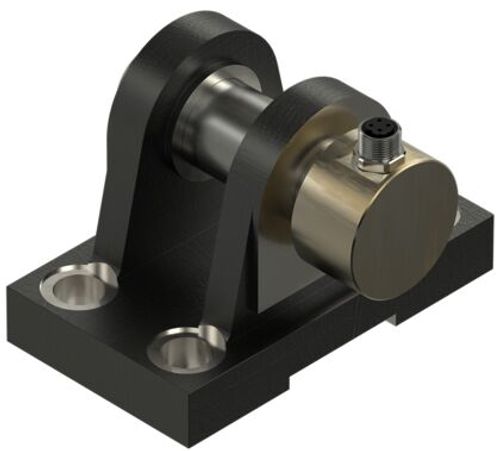

YATAK KUTUSU EMC-HD 85 PSBG
Çatal tipi yatak bloku CLCD, Form A, kuvvet ölçme pimli
- Grup 1/6, Opsiyon 031
- Malzeme: Dökme demir
- ISO 8132 ile karşılaştırılabilir

Ürün verileri
25 parametreTeknik Özellikler
- Elektromekanik silindirler için sabitleme elemanları
- Çatal tipi yatak bloku
- Ağırlık [kg]
- 0
- Ölçü CK1 H9 [mm]
- 32
- Ölçü CK2 [mm]
- 50
- Ölçü CL h16 [mm]
- 70
- Ölçü CM A12 [mm]
- 32
- Ölçü FL js12 [mm]
- 65
- Ölçü HB H13 [mm]
- 17.5
- Ölçü KL [mm]
- 12
- Ölçü LE min. [mm]
- 43
- Ölçü MR max. [mm]
- 32
- Ölçü RC js14 [mm]
- 50
- Ölçü S [mm]
- 26
- Ölçü S delik derinliği [mm]
- 1
- Ölçü S delik derinliği (metin)
- derin
- Ölçü S - vida dişi derinliği ile
- 26 mm ‒ 1 mm derin
- Ölçü SA [mm]
- 69.5
- Ölçü SL [mm]
- 117
- Ölçü TB js14 [mm]
- 110
- Ölçü UH max. [mm]
- 143
- Ölçü UR max. [mm]
- 85
- Ölçü CK1 H9 için dipnot
- İlgili pim-⌀ f8. Kuvvet ölçme pimi hakkında detaylı bilgi için bkz. “Kuvvet sensörü”.
- Ölçü KL için dipnot
- Değerler ISO 8132 standardından farklıdır
- Ölçü SA için dipnot
- Değerler ISO 8132 standardından farklıdır
- Ölçü SL için dipnot
- Değerler ISO 8132 standardından farklıdır
