Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

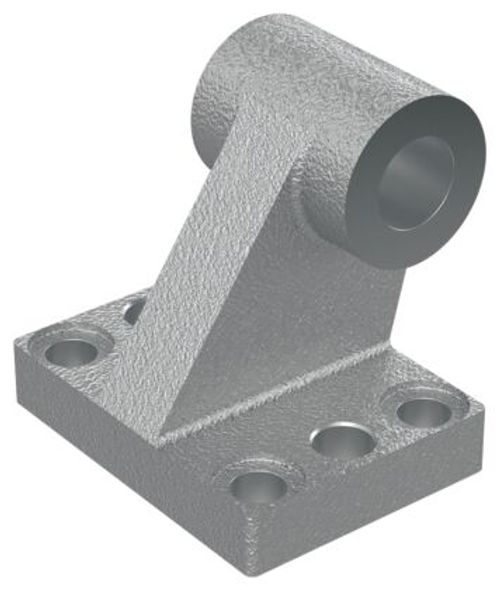

YATAK KUTUSU EMC100XC
- Grup 6, Opsiyon 01
- Malzeme: Duktil dökme demir, çinko kaplama
- Grup 5, Opsiyon 07 çatal sabitlemesi için karşılık

Ürün verileri
23 parametreTeknik Özellikler
- Elektromekanik silindirler için sabitleme elemanları
- Yatak bloku
- Anma boyutu [mm]
- 100XC
- Ağırlık [kg]
- 2.1
- T tipi kılavuz ray bölmesi [mm]
- 17
- Malzeme
- Duktil dökme demir, çinko kaplamalı
- Ölçü BR [mm]
- 31.5
- Ölçü BT [mm]
- 25
- Ölçü CK H9 [mm]
- 25
- Ölçü D H11 [mm]
- 12
- Ölçü EB H13 [mm]
- 26
- Ölçü EM [mm]
- 90
- Ölçü GL [mm]
- 97
- Ölçü HB H13 [mm]
- 14
- Ölçü L
- 44
- Ölçü L toleransı [mm]
- ±0.2
- Ölçü L3 [mm]
- 36
- Ölçü PH JS15 [mm]
- 115
- Ölçü RA JS14 [mm]
- 88
- T ölçüsü [mm]
- 17
- Ölçü TE JS14 [mm]
- 118
- Ölçü TL toleransı [mm]
- -0.2,-0.6
- Ölçü UL [mm]
- 156
- Ölçü UR [mm]
- 126
