Bosch Rexroth/Elektromekanik silindirler için sabitleme elemanları

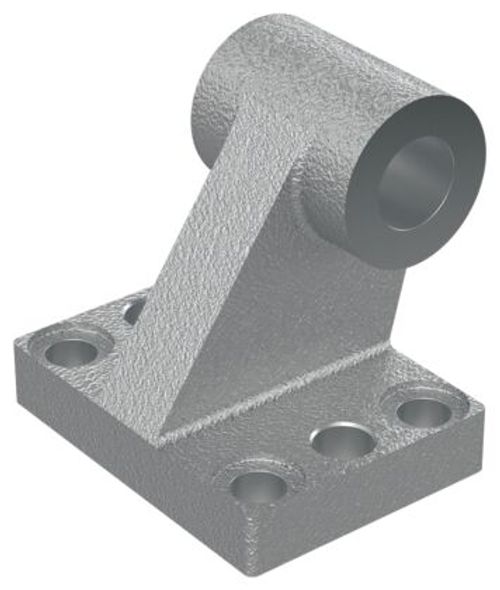

YATAK KUTUSU EMC80
- Grup 6, Opsiyon 01
- Malzeme: Duktil dökme demir, çinko kaplama
- Grup 5, Opsiyon 07 çatal sabitlemesi için karşılık

Ürün verileri
23 parametreTeknik Özellikler
- Elektromekanik silindirler için sabitleme elemanları
- Yatak bloku
- Anma boyutu [mm]
- 80
- Ağırlık [kg]
- 0.92
- T tipi kılavuz ray bölmesi [mm]
- 6
- Malzeme
- Duktil dökme demir, çinko kaplamalı
- Ölçü BR [mm]
- 15
- Ölçü BT [mm]
- 14
- Ölçü CK H9 [mm]
- 16
- Ölçü D H11 [mm]
- 10
- Ölçü EB H13 [mm]
- 15
- Ölçü EM [mm]
- 50
- Ölçü GL [mm]
- 47
- Ölçü HB H13 [mm]
- 9
- Ölçü L
- 20
- Ölçü L toleransı [mm]
- ±0.2
- Ölçü L3 [mm]
- 20
- Ölçü PH JS15 [mm]
- 63
- Ölçü RA JS14 [mm]
- 40
- T ölçüsü [mm]
- 6
- Ölçü TE JS14 [mm]
- 66
- Ölçü TL toleransı [mm]
- -0.2,-0.6
- Ölçü UL [mm]
- 86
- Ölçü UR [mm]
- 60
