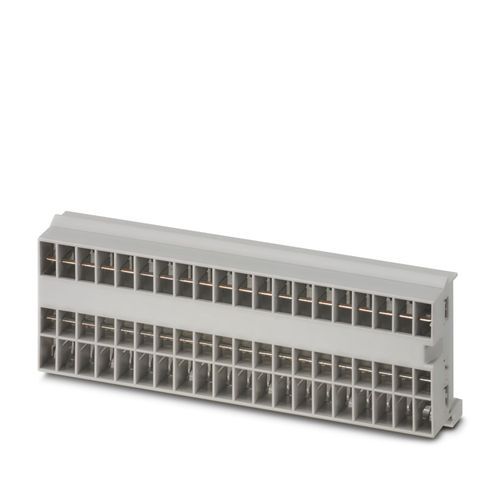

CAPAROC CR 20 - Bara 1110989



20 slot bulunan CAPAROC sistemi için güç rayı. DIN raya kurulum için.
CAPAROC CR 20 - Bara 1110989
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Not
LABS sürümü - VW PV 3.10.7: 2005-0 test spesifikasyonuna uygunCAPAROC E1... modüllerini kullanırken, IEC 60068-2-27'ye göre kesintisiz darbe için 6 ms / 15g şiddet seviyesi geçerlidir
Ürün tipi
Aygıt devre kesicileri
Ürün gamı
CAPAROC
Slot sayısı
20
Koruma sınıfı
III
Kirlilik sınıfı
2
Nominal gerilim
24 V DC
Nominal akım IN
45 A DC (Toplam akım girişi)
Güç kaybı
< 1,2 W (Eklenmiş yolda 45 A'da)
Boyutlu çizim
Genişlik
123,8 mm
Yükseklik
44 mm
Derinlik
22,5 mm (7.5 mm DIN rayı dahil)
Renk
açık gri (RAL 7035)
Malzeme
BakırPC
UL 94'e uygun yanmazlık sınıfı
V-0
Koruma sınıf
IP20
Ortam sıcaklığı (çalışma)
-30 °C ... 65 °C (Güç modülünün sıcaklık aralığı dikkate alınmalıdır)
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 70 °C
Rakım
≤ 4000 m (amsl)
Nem testi
96 h, 95 % RH, 40 °C
Darbe (çalışma)
30g (11 ms periyot, yarı sinüs pals, IEC 60068-2-27'ye uygun)25g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok)15g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok Sistemde altıdan fazla CAPAROC E1 modülü kullanılıyorsa.)
Titreşim (çalışma)
5g (10 ... 150 Hz / 10 çevrim / eksenler / X, Y, Z)
Tanımlama
UL/C-UL Listed UL 508UL 121201 Class I, Division 2, Groups A, B, C, D, T4AISA S71.04.2013 G3 Harsh Group A
Standartlar/spesifikasyonlar
EN 61000-6-2
Not
Elektromanyetik uyumluluk – Endüstriyel ortamlar için bağışıklık
Standartlar/spesifikasyonlar
EN 61000-6-3
Not
Elektromanyetik uyumluluk – Konutlar, iş yerleri ve ticari mülkler ve küçük çaplı operasyonlar için emisyon
Standartlar/spesifikasyonlar
EN 60068-2-78
Not
Çevresel etkiler – Nem ve sıcaklık, sabit
Standartlar/spesifikasyonlar
EN 50178
Not
Güç tesisatlarının elektronik ekipmanlar ile donatılması
Standartlar/spesifikasyonlar
EN 60068-2-6
Not
Çevresel etkiler – Titreşimler (sinüzoidal)
Standartlar/spesifikasyonlar
EN 60068-2-27
Not
Çevresel etkiler – Şoklar
Montaj tipi
DIN rayı: 35 mm
