Phoenix Contact/Elektronik devre kesiciler

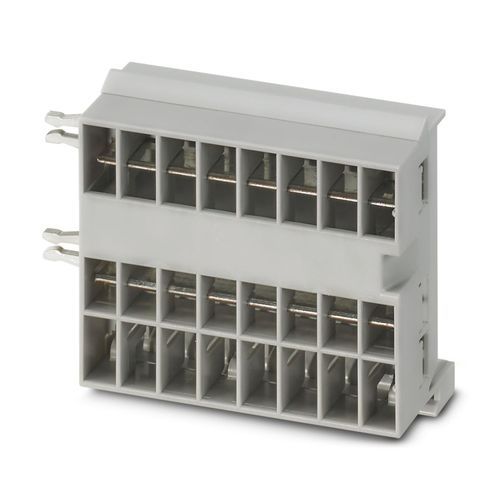

CAPAROC CR EXT8 - Bara 1110990
CAPAROC sistemi için 8 slot bulunan genişletme güç rayı. DIN raya kurulum için.

Ürün verileri
37 parametreTeknik Özellikler
- Not
- LABS sürümü - VW PV 3.10.7: 2005-0 test spesifikasyonuna uygunCAPAROC E1... modüllerini kullanırken, IEC 60068-2-27'ye göre kesintisiz darbe için 6 ms / 15g şiddet seviyesi geçerlidir
- Ürün tipi
- Aygıt devre kesicileri
- Ürün gamı
- CAPAROC
- Slot sayısı
- 8
- Koruma sınıfı
- III
- Kirlilik sınıfı
- 2
- Nominal gerilim
- 24 V DC
- Nominal akım IN
- 45 A DC (Toplam akım girişi)
- Güç kaybı
- < 0,5 W (Eklenmiş yolda 45 A'da)
- Boyutlu çizim
- Genişlik
- 59,2 mm
- Yükseklik
- 44 mm
- Derinlik
- 22,5 mm (7.5 mm DIN rayı dahil)
- Renk
- açık gri (RAL 7035)
- Malzeme
- BakırPC
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -30 °C ... 65 °C (Güç modülünün sıcaklık aralığı dikkate alınmalıdır)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Rakım
- ≤ 4000 m (amsl)
- Nem testi
- 96 h, 95 % RH, 40 °C
- Darbe (çalışma)
- 30g (11 ms periyot, yarı sinüs pals, IEC 60068-2-27'ye uygun)25g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok)15g (6 ms süre, IEC 60068-2-27'ye göre yarım sinüs şok darbesi, kesintisiz şok Sistemde altıdan fazla CAPAROC E1 modülü kullanılıyorsa.)
- Titreşim (çalışma)
- 5g (10 ... 150 Hz / 10 çevrim / eksenler / X, Y, Z)
- Tanımlama
- UL/C-UL Listed UL 508UL 121201 Class I, Division 2, Groups A, B, C, D, T4AISA S71.04.2013 G3 Harsh Group A
- Standartlar/spesifikasyonlar
- EN 61000-6-2
- Not
- Elektromanyetik uyumluluk – Endüstriyel ortamlar için bağışıklık
- Standartlar/spesifikasyonlar
- EN 61000-6-3
- Not
- Elektromanyetik uyumluluk – Konutlar, iş yerleri ve ticari mülkler ve küçük çaplı operasyonlar için emisyon
- Standartlar/spesifikasyonlar
- EN 60068-2-78
- Not
- Çevresel etkiler – Nem ve sıcaklık, sabit
- Standartlar/spesifikasyonlar
- EN 50178
- Not
- Güç tesisatlarının elektronik ekipmanlar ile donatılması
- Standartlar/spesifikasyonlar
- EN 60068-2-6
- Not
- Çevresel etkiler – Titreşimler (sinüzoidal)
- Standartlar/spesifikasyonlar
- EN 60068-2-27
- Not
- Çevresel etkiler – Şoklar
- Montaj tipi
- DIN rayı: 35 mm
