Sick/Motor-Feedback Sistemleri

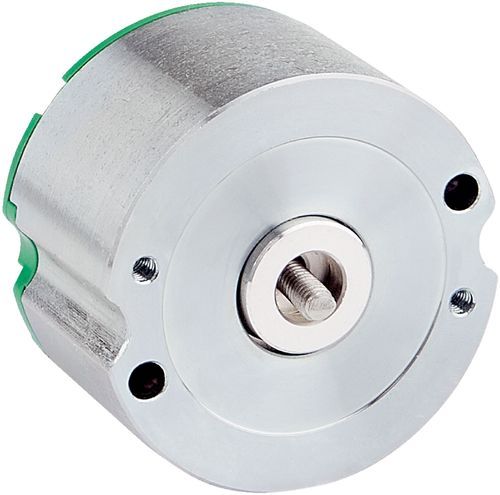

ELS35-0CA0A024A
Motor-Feedback Sistemleri | ELS/ELM35, ELS35-0CA0A024A | İletişim arayüzü: BiSS C | Uygulama: Mutlak Tek turlu | Yapı türü: Gömme | Devir başına çözünürlük: 24 bit | Güvenlik odaklı sistem: hayır | Mekanik uygulama: Blind hollow şaft | Bağlantı tipi: Erkek konnektör, 6 pin | Çalışma sıcaklığı aralığı: –20 °C ... +105 °C

Ürün verileri
47 parametreTeknik Özellikler
- Teslimat Kapsamı
- Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir., Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir.
- Pozisyon
- Devir başına çözünürlük
- 24 bit
- Sistem hassasiyeti
- ± 120 ″, tipik, montaj uyarılarına uygun montaj toleransları 1)
- Sinyal gürültüsü (σ)
- 10 ″ 2)
- Mutlak tespit edilebilir devir sayısı
- 1
- Mevcut bellek alanı
- 2.048 Byte
- Kod dizisi
- Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız)
- İletişim arayüzü
- BiSS C
- Bağlantı tipi
- Erkek konnektör, 6 pin 1)
- Tavsiye edilen gerilim kaynağı
- 5 V 2)
- Akım tüketimi
- Max. 150 mA
- Mil tipi
- Blind hollow şaft
- Mil çapı
- 6 mm
- Ağırlık
- ≤ 0,1 kg
- Çalışma devir sayısı
6.000 min⁻¹, sürekli
7.500 min⁻¹, kısa süreli
- Açısal ivme
- - 100.000 rad/s²
- İzin verilen statik mil hareketi
± 0,5 mm düz 1)
± 0,1 mm radyal
- İzin verilen dinamik mil hareketi
- ± 0,05 mm radyal
- Çalışma sıcaklığı aralığı
- –20 °C ... +105 °C
- Depolama sıcaklığı aralığı
- –20 °C ... +105 °C, Ambalajsız
- Bağıl nem/buğulanma
- 90 %, Çiğlenmeye izin verilmez
- Darbelere karşı direnç
- 100 g, 6 ms (EN 60068-2-27)
- Titreşimlere karşı direncin frekans aralığı
- 20 g, 5 Hz ... 2.000 Hz (EN 60068-2-6)
- EMVC
- EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014 uyarınca
- Koruma sınıfı
- IP20 (IEC 60529-1)
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- ECLASS 5.0
- 27270590
- ECLASS 5.1.4
- 27270590
- ECLASS 6.0
- 27270590
- ECLASS 6.2
- 27270590
- ECLASS 7.0
- 27270590
- ECLASS 8.0
- 27270590
- ECLASS 8.1
- 27270590
- ECLASS 9.0
- 27270590
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ETIM 5.0
- EC001486
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- UNSPSC 16.0901
- 41112113
