Phoenix Contact/Emniyet röleleri

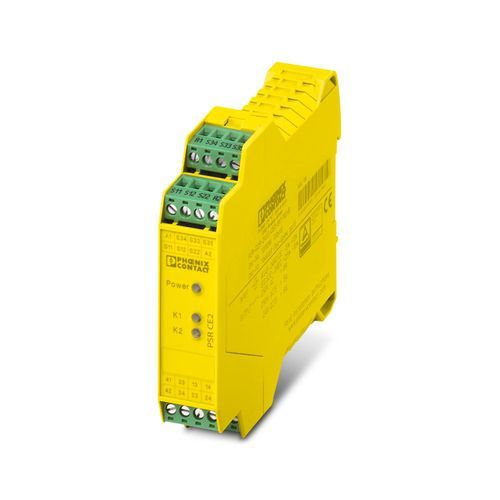

PSR-SCP-24UC/CE2/3X1/1X2/B - Güvenlik röleleri 1046359
Acil duruş, emniyet kapıları ve ışık bariyerleri için emniyet rölesi, SIL 3, Cat. 4, PL e'ye kadar, 1 veya 2 kanal çalışma, otomatik veya manüel, denetimli başlatma, 3 etkinleştirme akım yolu, US = 24 V DC, geçmeli vidalı klemens

Ürün verileri
99 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Güvenlik röleleri
- Ürün gamı
- PSRclassic
- Uygulama
- Acil durdurmaGüvenlik kapısıIşık bariyeri
- Set içeriği
- 1051298 PSR-SCP-24UC/CE2/3X1/1X2/B SET
- Kontrol
- 1 ve 2 kanal
- Mekanik çalışma ömrü
- yaklaşık 107 çevrim
- Röle tipi
- IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle
- Tipik tepki süresi
- 125 ms (otomatik start)110 ms (manüel, denetimli start)
- Us'li tipik başlatma zamanı
- 125 ms (A1 üzerinden kontrol edildiğinde)
- Tipik bırakma zamanı
- 10 ms (sensör devresi üzerinden talep edildiğinde)45 ms (A1 üzerinden talep edildiğinde)
- Tekrar başlatma zamanı
- < 1 s (Boot zamanı)
- Geri kazanım süresi
- 1 s (emniyet fonksiyonunun izleyen talebi)
- Nominal durum için maksimum güç kaybı
- 16,44 W (US = 26,4 V'de, IL² = 72 A²;PTotal max=2,04 W+14,4 W)
- Nominal çalışma modu
- 100 % çalışma faktörü
- Nominal izolasyon gerilimi
- 250 V
- Nominal darbe gerilimi / izolasyon
- "İzolasyon koordinasyonu" bölümüne bakın
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC -15 % / +10 %
- Nominal kontrol besleme akımı IS
- tip. 70 mA (US'de)
- US'deki güç tüketimi
- tip. 1,68 W
- Kapama akımı
- < 3,5 A (tipik olarak US, Δt = 3 ms)
- Filtre süresi
- 5 ms (Us değerinde gerilim çökmesi durumunda)
- Koruma devresi
- Ters polariteye karşı seri koruma; Bastırıcı diyot
- Giriş tanımlaması
- güvenlikle ilgili
- Giriş sayısı
- 2
- Giriş gerilim aralığı "0" sinyali
- 0 V DC ... 5 V DC
- Giriş gerilim aralığı "1" sinyali
- 20,4 V ... 26,4 V
- Giriş akım aralığı "0" sinyali
- 0 mA ... 2 mA
- Kapama akımı
- maks. 110 mA (tipik olarak US, Δt = 3 ms)
- Filtre süresi
- maks. 2 ms (Test darbe genişliği düşük test darbeleri, 100 ms'lik test darbe hızında)Parlaklık yok test darbelerine / yüksek test darbelerine izin verilir.
- Uyum
- ∞
- Maks. iletken direnci
- 50 Ω
- Koruma devresi
- Bastırıcı diyot
- Akım tüketimi
- 38 mA (tipik olarak S12/S22'de US)
- Giriş tanımlaması
- güvenlikle ilgili değil
- Giriş sayısı
- 2
- Giriş gerilim aralığı "1" sinyali
- 20,4 V ... 26,4 V
- Kapama akımı
- < 6 mA (tipik olarak S34/35'te US, Δt = 70 ms)
- Filtre süresi
- Test palsına izin verilmez
- Maks. iletken direnci
- 50 Ω
- Koruma devresi
- Bastırıcı diyot
- Akım tüketimi
- 0 mA (Tipik olarak S34'de US)1 mA (Tipik olarak S35'de US)
- Çıkış tanımı
- 2 N/O kontak, her biri seri, güvenlikle ilgili, topraksız
- Çıkış sayısı
- 3
- Kontak tipi
- 3 kumanda devresi
- Kontak malzemesi
- AgSnO2
- Anahtarlama gerilimi
- min. 10 V AC/DCmaks. 250 V AC/DC
- Anahtarlama kapasitesi
- min. 100 mW
- Kapama akımı
- min. 10 mAmaks. 6 A
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 5 A (AC15)6 A (DC13)
- Sürekli sınır akımı
- 6 A (Zayıflama ve yük sınır eğrisini dikkate alın)
- Sq. toplam akım
- 72 A2 (Zayıflamayı dikkate alın)
- Anahtarlama frekansı
- maks. 0,5 Hz
- Mekanik çalışma ömrü
- 10x 106 çevrim
- Çıkış sigortası
- 10 A gL/gG4 A gL/gG (düşük gereksinmli uygulamalar için)
- Çıkış tanımı
- Paralel 2 N/C kontak, emniyetle ilgili olmayan, topraksız
- Kontak tipi
- 2 NC paralel
- Kontak malzemesi
- AgSnO2
- Anahtarlama gerilimi
- min. 10 V AC/DCmaks. 250 V AC/DC
- Anahtarlama kapasitesi
- min. 100 mW
- Kapama akımı
- min. 10 mAmaks. 6 A
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 1,5 A (AC15)2 A (DC13)
- Sürekli sınır akımı
- 6 A
- Sq. toplam akım
- 36 A2
- Anahtarlama frekansı
- maks. 0,5 Hz
- Mekanik çalışma ömrü
- 10x 106 çevrim
- Çıkış sigortası
- 6 A gL/gG
- geçmeli
- evet
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti AWG
- 24 ... 12
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Durum göstergesi
- 2 x LED (yeşil)
- Çalışma gerilimi göstergesi
- 1 x yeşil LED
- Genişlik
- 22,5 mm
- Yükseklik
- 112,2 mm
- Derinlik
- 114,5 mm
- Renk (Muhafaza)
- sarı (RAL 1018)
- Muhafaza malzemesi
- PA
- Duruş kategorisi
- 0
- Kategori
- 4
- Performans seviyesi (PL)
- e
- Güvenlik Bütünlük Seviyesi (SIL)
- 333
- Koruma sınıfı
- IP20
- Montaj bölgesinin min. koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -20 °C ... 55 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Maksimum yükseklik
- ≤ 2000 m (Deniz seviyesinin üzerinde)
- İzin verilen maks.nem (depolama/nakliye)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- İzin verilen maks. bağıl nem (çalışma)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- Şok
- 15g
- Titreşim (çalışma)
- 10 Hz ... 150 Hz, 2g
- Standartlar/yönetmelikler
- DIN EN 60947-1
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Sapma eğrisine bakınız
- Montaj pozisyonu
- yatay veya dikey
