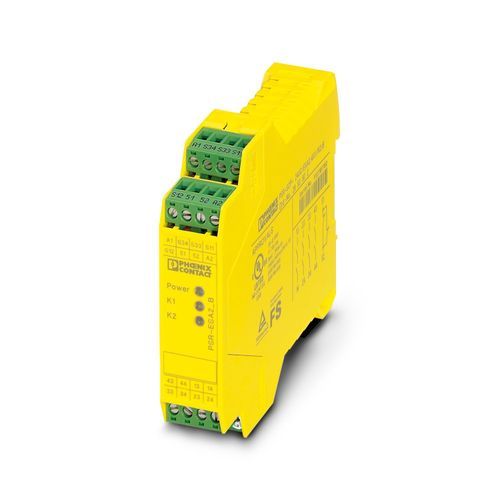

PSR-SCP- 24UC/ESA2/4X1/1X2/B - Güvenlik röleleri 2963802
SIL 3, Cat. 4, PL e'ye kadar olan uygulamaya bağlı olarak SIL 1, Cat. 1, PL c'ye kadar acil durdurma ve emniyet kapısı için emniyet rölesi, tek kanal işletim, 4 etkinleştirilebilir akım yolu, US = 24 V DC, geçmeli vidalı klemensler

Ürün verileri
100 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Güvenlik röleleri
- Ürün gamı
- PSRclassic
- Uygulama
- Acil durdurmaGüvenlik kapısı
- Kontrol
- 1 kanal
- Mekanik çalışma ömrü
- 10x 106 çevrim
- Röle tipi
- IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle
- Tipik tepki süresi
- < 100 ms (Us autostart için)< 100 ms (Us manuel başlatma ile)
- Us'li tipik başlatma zamanı
- < 100 ms (Us / A1 ile kontrol edildiğinde)
- Tipik bırakma zamanı
- < 10 ms (Us'de sensör devresi üzerinden talep edildiğinde)< 100 ms (Us'de/A1 ile talep edildiğinde)
- Geri kazanım süresi
- < 1 s (Boot zamanı)
- Nominal durum için maksimum güç kaybı
- 16 W (US = 26,4 V, IL² = 72 A², PTotal max = 1,6 W + 14,4 W)
- Nominal çalışma modu
- 100 % çalışma faktörü
- Nominal izolasyon gerilimi
- 250 V AC
- Nominal darbe gerilimi / izolasyon
- Temel izolasyon 4 kV:tüm akım yolları ve muhafaza arasında6 kV güvenli izolasyon, güçlendirilmiş izolasyon:A1/A2 ve 13/14, 23/24, 33/34, 43/44 arasındaS11/S12/S33/S34 ve 13/14, 23/24, 33/34, 43/44 arasında51/52 ve 13/14, 23/24, 33/34, 43/44 arasında
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC -15 % / +10 %
- Nominal kontrol besleme akımı IS
- tip. 55 mA (US'de)
- US'deki güç tüketimi
- tip. 1,32 W
- Kapama akımı
- < 3,5 A (tipik olarak US, Δt = 2 ms)
- Filtre süresi
- 2 ms (Us değerinde gerilim çökmesi durumunda)
- Koruma devresi
- Ters polariteye karşı seri koruma; Bastırıcı diyot
- Giriş tanımlaması
- güvenlikle ilgili
- Giriş sayısı
- 1
- Giriş gerilim aralığı "0" sinyali
- 0 V DC ... 5 V DC
- Giriş gerilim aralığı "1" sinyali
- 20,4 V ... 26,4 V
- Giriş akım aralığı "0" sinyali
- 0 mA ... 2 mA
- Kapama akımı
- 80 mA (tipik olarak US, Δt = 150 ms)
- Filtre süresi
- Parlaklık yok test darbelerine / yüksek test darbelerine izin verilir.1 ms (Düşük test darbelerinin test darbe genişliği)1 s (Düşük test darbesi için test darbe hızı)
- Maks. iletken direnci
- 50 Ω
- Koruma devresi
- Bastırıcı diyot
- Akım tüketimi
- tip. 50 mA (S11'de US ile)tip. 52 mA (harici sağlanan US ile)
- Giriş tanımlaması
- güvenlikle ilgili değil
- Giriş sayısı
- 1
- Giriş gerilim aralığı "1" sinyali
- 20,4 V ... 26,4 V
- Kapama akımı
- < 6 mA (tipik olarak US, Δt = 65 ms)
- Filtre süresi
- Test palsına izin verilmez
- Maks. iletken direnci
- 50 Ω
- Koruma devresi
- Bastırıcı diyot
- Akım tüketimi
- 0 mA (tipik olarak US)
- Çıkış tanımı
- Seri bağlı 2 N/O kontak, güvenlikle ilgili, topraksız
- Çıkış sayısı
- 4
- Kontak tipi
- 4 kumanda devresi
- Kontak malzemesi
- AgSnO2
- Anahtarlama gerilimi
- min. 10 Vmaks. 250 V AC/DC
- Anahtarlama kapasitesi
- min. 100 mW
- Kapama akımı
- min. 10 mAmaks. 20 A (Δt = 100 ms)
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 3 A (AC15)5 A (DC13)
- Sürekli sınır akımı
- 6 A
- Sq. toplam akım
- 72 A2 (Zayıflamayı dikkate alın)
- Anahtarlama frekansı
- maks. 0,5 Hz
- Kesme seviyesi (omik yük) maks.
- Zayıflama ve yük sınır eğrisini dikkate alın
- Maks. kesme seviyesi (endüktif yük)
- Zayıflama ve yük sınır eğrisini dikkate alın
- Çıkış sigortası
- 10 A gL/gG (Büyük yük)4 A gL/gG (Düşük yük)
- Çıkış tanımı
- Paralel 2 N/C kontak, emniyetle ilgili olmayan, topraksız
- Çıkış sayısı
- 1
- Kontak tipi
- 1 sinyal devresi
- Kontak malzemesi
- AgSnO2
- Anahtarlama gerilimi
- min. 5 Vmaks. 250 V AC/DC
- Anahtarlama kapasitesi
- min. 50 mW
- Kapama akımı
- min. 10 mAmaks. 6 A
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 1,5 A (AC15)5 A (DC13)
- Sürekli sınır akımı
- 6 A (Sinyal devresi)
- Sq. toplam akım
- 36 A2
- Anahtarlama frekansı
- maks. 0,5 Hz
- Kesme seviyesi (omik yük) maks.
- Zayıflama ve yük sınır eğrisini dikkate alın
- Maks. kesme seviyesi (endüktif yük)
- Zayıflama ve yük sınır eğrisini dikkate alın
- Çıkış sigortası
- 6 A gL/gG
- geçmeli
- evet
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti AWG
- 24 ... 12
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Durum göstergesi
- 2 x LED (yeşil)
- Çalışma gerilimi göstergesi
- 1 x yeşil LED
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 114,5 mm
- Renk (Muhafaza)
- sarı (RAL 1018)
- Muhafaza malzemesi
- PA
- Duruş kategorisi
- 0
- Kategori
- 4
- Performans seviyesi (PL)
- e (3 A DC13; 3 A AC15; 8760 anahtarlama döngüsü/yıl)e (5 A DC13; 3 A AC15; 4380 anahtarlama döngüsü/yıl)
- Güvenlik Bütünlük Seviyesi (SIL)
- 333
- Koruma sınıfı
- IP20
- Montaj bölgesinin min. koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -20 °C ... 65 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Maksimum yükseklik
- ≤ 2000 m (Deniz seviyesinin üzerinde)
- İzin verilen maks.nem (depolama/nakliye)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- İzin verilen maks. bağıl nem (çalışma)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- Şok
- 15g
- Titreşim (çalışma)
- 10 Hz ... 150 Hz, 2g
- Tanımlama
- CE-uyumlu
- Standartlar/yönetmelikler
- DIN EN 60947-1DIN EN 60664-1
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Sapma eğrisine bakınız
- Montaj pozisyonu
- yatay veya dikey
