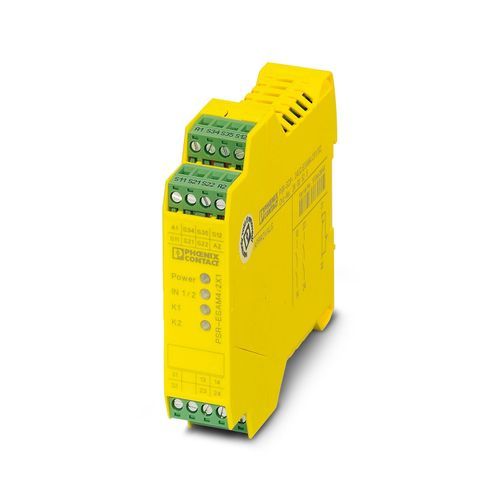

PSR-SCP- 24UC/ESAM4/2X1/1X2 - Güvenlik röleleri 2900525
ENISO13849'a göre SIL3 veya Cat.4, PLe'ye kadar acil duruş ve emniyet kapısı izleme için emniyet rölesi, 2 kanallı çalışma, 2 kumanda devresi, nominal giriş gerilimi: 24 V DC, geçmeli vidalı klemens

Ürün verileri
70 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Güvenlik röleleri
- Ürün gamı
- PSRclassic
- Uygulama
- Acil durdurmaGüvenlik kapısı
- Kontrol
- 2 kanal
- Mekanik çalışma ömrü
- yaklaşık 107 çevrim
- Röle tipi
- IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle
- Nominal durum için maksimum güç kaybı
- 16,44 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,04 W + 14,4 W)
- Nominal çalışma modu
- 100 % çalışma faktörü
- Nominal izolasyon gerilimi
- 250 V
- Nominal darbe gerilimi / izolasyon
- "İzolasyon koordinasyonu" bölümüne bakın
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC -15 % / +10 %
- US'deki güç tüketimi
- tip. 1,68 W (DC)
- Nominal kontrol besleme akımı IS
- tip. 70 mA
- UN'ye ilişkin giriş gerilimi aralığı
- 0,85 ... 1,1
- UN'de tipik giriş akımı
- 70 mA DC (Us'de)
- Kapama akımı
- < 3,5 A (Δt = 3 ms, Us'de)< 100 mA (Δt = 500 ms, S12'de Us/Ix ile)> -100 mA (Δt = 300 ms, S22'de Us/Ix ile)< 6 mA (Us/Ix - S34'e)< 6 mA (Us/Ix - S35 ile)
- Akım tüketimi
- tip. 38 mA (S12)tip. -38 mA (S22)tip. 0 mA (Us/Ix - S34'e)tip. 1 mA (Us/Ix - S35 ile)
- Giriş/kalkış ve geri besleme devresindeki gerilim
- yaklaşık 24 V DC
- Filtre süresi
- 5 ms (A1'de gerilim çökmesi durumunda Us'de)Test palsına izin verilmez
- Tipik tepki süresi
- 100 ms (İzlenen/manüel start)150 ms (otomatik start)
- Us'li tipik başlatma zamanı
- 250 ms (A1 üzerinden kontrol edildiğinde)
- Tipik bırakma zamanı
- 20 ms (sensör devresi üzerinden talep edildiğinde)45 ms (A1 üzerinden talep edildiğinde)
- Uyum
- ∞
- Geri kazanım süresi
- 1 s (emniyet fonksiyonunun izleyen talebi)< 1 s (Boot zamanı)
- Koruma devresi
- Aşırı gerilim koruması; Bastırıcı diyot
- Maks. iletken direnci
- yaklaşık 50 Ω (Giriş ve start devreleri US)
- Çalışma gerilimi göstergesi
- Yeşil LED
- Durum göstergesi
- LED (yeşil)
- Kontak tipi
- 2 kumanda devresi1 sinyal devresi
- Kontak malzemesi
- AgSnO2, + 0.2 µm Au
- Maksimum anahtarlama gerilimi
- 250 V AC/DC
- Minimum anahtarlama gerilimi
- 10 V AC/DC
- Sürekli sınır akımı
- 6 A (Zayıflama ve yük sınır eğrisini dikkate alın)
- Maksimum kalkış akımı
- 6 A
- Inrush akımı, minimum
- 10 mA
- Sq. toplam akım
- 72 A2 (Kumanda devreleri)36 A2 (Sinyal devresi 31/32)
- Kesme seviyesi (omik yük) maks.
- bkz. yük limit eğrisi
- Anahtarlama kapasitesi min.
- 100 mW
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 6 A (DC13, kumanda devreleri)5 A (AC15, kumanda devreleri)2 A (DC13, sinyal devreleri)1,5 A (AC15, sinyal devreleri)
- Çıkış sigortası
- 10 A gL/gG (Kumanda devreleri)4 A gL/gG (Düşük yük kumanda devreleri)6 A gL/gG (Sinyal devresi)
- geçmeli
- evet
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti AWG
- 24 ... 12
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 114,5 mm
- Renk (Muhafaza)
- sarı (RAL 1018)
- Muhafaza malzemesi
- PA
- Duruş kategorisi
- 0
- Kategori
- 4
- Performans seviyesi (PL)
- e (5 A DC13; 5 A AC15; 8760 anahtarlama döngüsü/yıl)
- Güvenlik Bütünlük Seviyesi (SIL)
- 333
- Koruma sınıfı
- IP20
- Montaj bölgesinin min. koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -20 °C ... 55 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Maksimum yükseklik
- ≤ 2000 m (Deniz seviyesinin üzerinde)
- İzin verilen maks.nem (depolama/nakliye)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- İzin verilen maks. bağıl nem (çalışma)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- Şok
- 15g
- Titreşim (çalışma)
- 10 Hz ... 150 Hz, 2g
- Standartlar/yönetmelikler
- DIN EN 60947-1
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Sapma eğrisine bakınız
- Montaj pozisyonu
- yatay veya dikey
