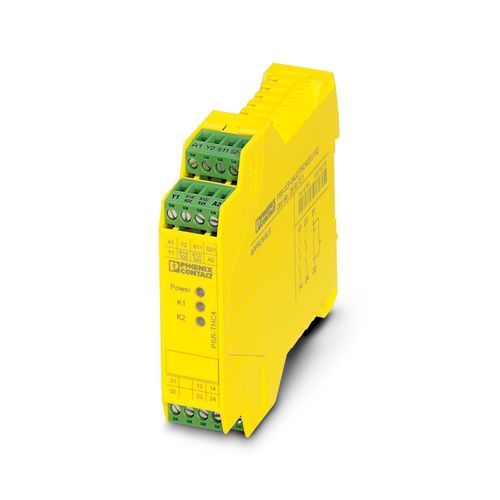

PSR-SCP- 24UC/THC4/2X1/1X2 - Güvenlik röleleri 2963721
ISO 13851 tip IIIC uyarınca iki elle kullanılan kontrolörler için emniyet rölesi, EN ISO 13849 uyarınca maksimum SIL 3 veya Kat. 4, PL e, senkron aktivasyon izleme < 0,5 sn., 2 N/O kontak, 1 N/C kontak, emniyetli izolasyon, genişlik: 22,5 mm, geçmeli Vidalı klemens

Ürün verileri
67 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Güvenlik röleleri
- Ürün gamı
- PSRclassic
- Uygulama
- Çift el kumandaGüvenlik kapısı
- Mekanik çalışma ömrü
- yaklaşık 107 çevrim
- Röle tipi
- IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle
- Nominal durum için maksimum güç kaybı
- 1,44 W
- Nominal çalışma modu
- 100 % çalışma faktörü
- Nominal izolasyon gerilimi
- 250 V
- Nominal darbe gerilimi / izolasyon
- 6 kV / Güvenli izolasyon, arttırılmış izolasyon
- Nominal giriş gerilimi UN
- 24 V AC/DC
- Giriş gerilim aralığı
- 20,4 V AC/DC ... 26,4 V AC/DC
- UN'ye ilişkin giriş gerilimi aralığı
- 0,85 ... 1,1
- UN'de tipik giriş akımı
- 125 mA AC60 mA DC
- Giriş/kalkış ve geri besleme devresindeki gerilim
- yaklaşık 24 V DC
- Tipik tepki süresi
- 50 ms
- Tipik bırakma zamanı
- 20 ms
- Uyum
- < 0,5 s
- Geri kazanım süresi
- 1 s
- Koruma devresi
- Sigorta; PTC direnciAşırı gerilim koruması; Bastırıcı diyot
- Çalışma gerilimi göstergesi
- Yeşil LED
- Durum göstergesi
- LED (yeşil)
- Kontak tipi
- 2 kumanda devresi1 sinyal devresi
- Kontak malzemesi
- AgSnO2, + 0.2 µm Au
- Maksimum anahtarlama gerilimi
- 250 V AC/DC
- Minimum anahtarlama gerilimi
- 15 V AC/DC
- Sürekli sınır akımı
- 6 A (N/A kontak)5 A (N/C)
- Maksimum kalkış akımı
- 6 A
- Inrush akımı, minimum
- 25 mA
- Kesme seviyesi (omik yük) maks.
- 144 W (24 V DC, τ = 0 ms)288 W (48 V DC, τ = 0 ms)110 W (110 V DC, τ = 0 ms)88 W (220 V DC, τ = 0 ms)1500 VA (250 V AC, τ = 0 ms)
- Maks. kesme seviyesi (endüktif yük)
- 42 W (24 V DC, τ = 40 ms)42 W (48 V DC, τ = 40 ms)42 W (110 V DC, τ = 40 ms)42 W (220 V DC, τ = 40 ms)
- Anahtarlama kapasitesi min.
- 0,4 W
- Anahtarlama kapasitesi (360/h çevrim)
- 4 A (24 V DC)4 A (230 V AC)
- Anahtarlama kapasitesi (3600/h çevrim)
- 2,5 A (24 V (DC13))3 A (230 V (AC15))
- Çıkış sigortası
- 10 A gL/gG NEOZED (N/A kontak)6 A gL/gG NEOZED (N/C)
- Çıkış tanımı
- emniyetle ilgili N/A kontaklar
- Çıkış sayısı
- 2
- geçmeli
- evet
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- İletken kesiti AWG
- 24 ... 12
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 114,5 mm
- Renk (Muhafaza)
- sarı (RAL 1018)
- Muhafaza malzemesi
- PA
- Duruş kategorisi
- 0
- Tip, sınıf
- IIIC
- Kategori
- 4
- Performans seviyesi (PL)
- e
- Güvenlik Bütünlük Seviyesi (SIL)
- 333
- Koruma sınıfı
- IP20
- Montaj bölgesinin min. koruma sınıfı
- IP54
- Ortam sıcaklığı (çalışma)
- -20 °C ... 55 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Maksimum yükseklik
- maks. 2000 m (Deniz seviyesinin üzerinde)
- İzin verilen maks.nem (depolama/nakliye)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- İzin verilen maks. bağıl nem (çalışma)
- 75 % (ortalama, 85% nadiren, yoğuşma yok)
- Şok
- 15g
- Titreşim (çalışma)
- 10 Hz ... 150 Hz, 2g
- Uygunluk
- CE uyumu
- Standartlar/yönetmelikler
- IEC 60664-1
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
