Phoenix Contact/Enerji sayacı

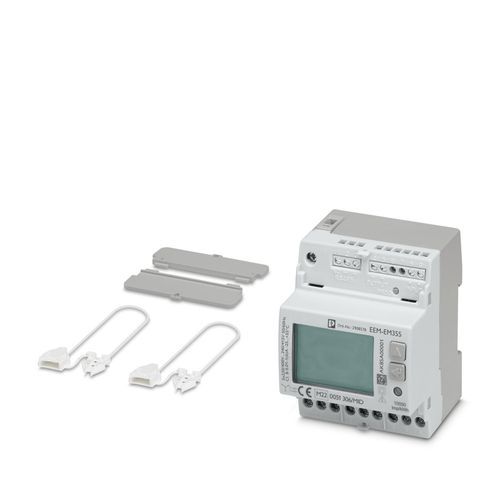

EEM-EM355 - Ölçü cihazı 2908578
3 fazlı enerji sayacı, 500 V'ye kadar şebekelerde 1 A/5 A akım trafosu ölçümü ile aktif güç ölçme için, S0 çıkışı bulunan, dijital giriş ve RS-485 arabirimi bulunan, MID direktifi uyarınca sertifikalandırılmış

Ürün verileri
54 parametreTeknik Özellikler
- Ürün tipi
- Enerji sayacı
- Koruma sınıfı
- II (EN 50470-1)
- Kirlilik sınıfı
- 2
- Dielektrik dayanım
- 6 kV4 kV (EN 50470-3, 7.2)
- Besleme gerilim aralığı
- Ölçüm devresinden besleme
- Giriş gerilim aralığı
- 3x 184 V ... 288 V (320 V ... 500 V)
- Giriş akım aralığı
- 10000 trafo çevirme oranına kadar
- Güç tüketimi
- 3,5 VA (1 W)
- Frekans aralığı
- 45 Hz ... 65 Hz
- Başlangıç akımı Ist
- 0,002 A
- Minimum akım Imin
- 0,01 A
- Sınır akımı Imaks.
- 6 A
- Transient akım Itr
- 0,05 A
- Referans akımı Iref
- 1 A
- Sekonder nominal akım Ipn
- 1 A5 A
- Akım trafosu oranı
- 1 ... 10000 (maks. 10000/1 veya 50000/5)
- Akım trafosu yükü
- 1,5 mΩ
- Aktif enerji (EN 50470-3)
- Sınıf B
- Gerçek enerji (IEC 62053-21)
- Sınıfı 1
- Reaktif güç (IEC 62053-23)
- Sınıf 2
- Giriş tanımlaması
- Aktif optik izolasyonlu
- Giriş gerilim aralığı
- 80 V AC/DC ... 276 V AC/DC
- Çıkış tanımı
- Pasif optik izolasyonlu
- Maksimum anahtarlama gerilimi
- 27 V DC
- Maks. anahtarlama akımı
- 27 mA
- Darbe süresi
- 50 ms ±2 ms
- Duraksama süresi
- 30 ms ±2 ms
- Darbe LED'i
- 10000 imp/kWh
- Sayaç sabiti
- 100 imp/kWh, kVAh, kvarh1000 imp/kWh, kVAh, kvarh (CT 1 ... 4)200 imp/kWh, kVAh, kvarh (CT 5 ... 24)40 imp/kWh, kVAh, kvarh (CT 25 ... 124)8 imp/kWh, kVAh, kvarh (CT 125 ... 624)1 imp/kWh, kVAh, kvarh (CT 625 ... 3124)0,1 imp/kWh, kVAh, kvarh (CT 3125 ... 10000)
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 1,5 mm² ... 6 mm²
- İletken kesiti, çok damarlı
- 1,5 mm² ... 6 mm²
- Kablo kesiti AWG
- 16 ... 10 (tek telli/çok telli)
- Sıkma torku
- 1,5 Nm
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,14 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 26 ... 16 (tek telli/çok telli)
- Sıkma torku
- 0,5 Nm
- İletişim protokolü
- Modbus
- İletişim standardı
- RS-485
- İletim hızı aralığı
- 300 bps ... 57600 bps
- Parite
- tek, çift, yok
- Genişlik
- 72 mm
- Yükseklik
- 90 mm
- Derinlik
- 67 mm
- Koruma sınıfı (Ön)
- IP51 (Ön)
- Koruma sınıfı (Bağlantılar)
- IP20 (Bağlantılar)
- Ortam sıcaklığı (çalışma)
- -25 °C ... 55 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 75 °C
- İzin verilen maks. bağıl nem (çalışma)
- 80 %
- Sertifika
- CE uyumlu
- Tanımlama
- MID uyumlu
- Standartlar/spesifikasyonlar
- EN 50470-1EN 50470-3
