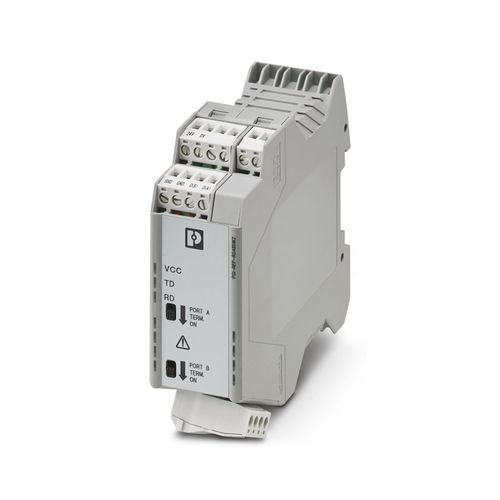

PSI-REP-RS485W2 - Tekrarlayıcı 2313096
500 kbps'e kadar 2 telli RS-485 bus sistemlerinde elektriksel izolasyon ve menzil arttırımı için modüler tekrarlayıcı, 4 yollu izolasyon, raya monte, 24 V DC besleme

Ürün verileri
84 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- EMC açıklaması
- EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın
- CCCex açıklaması
- Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez.
- Ürün tipi
- Arabirim dönüştürücü
- MTTF
- 1439 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21)717 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25)305 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100)
- MTBF
- 1247 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat))261 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat))
- Elektriksel izolasyon
- VCC // TBUS // RS-485 (A) // RS-485 (B)
- Nominal durum için maksimum güç kaybı
- 1,8 W
- Test gerilimi data arayüzü/besleme
- 1,5 kVrms (50 Hz, 1 dk)
- Test gerilimi data arayüzleri
- 1,5 kV
- Besleme gerilim aralığı
- 18 V DC ... 30 V DC (fişli COMBICON vidalı klemensi üzerinden)
- Nominal besleme gerilimi
- 24 V DC (UL'ye uygun)
- Tipik akım tüketimi
- 75 mA (24 V DC )
- Maks. akım tüketimi
- ≤ 2 A (Bir birleştirme istasyonunda işletim için, DIN ray konnektörü aracılığıyla)
- Kablo soyma uzunluğu
- 7,00 mm
- Sıkma torku
- 0,6 Nm ... 0,8 Nm
- Bit bozulma, giriş
- maks. ± 35 %
- Bit bozulma, çıkış
- < 6,25 %
- Bit gecikmesi
- < 1 Bit
- Sinyal
- Modbus
- İletim kanalları
- 2 (1/1), TD, RD, half duplex
- İletim hızı
- 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (Elle ayarlanabilir)
- Bağlantı yöntemi
- Geçmeli vidalı bağlantı
- İletim uzunluğu
- ≤ 1200 m (iletim hızına, bus sistemine ve kablo tipine bağlıdır)
- Sonlandırma direnci
- 390 Ω (A ve B portuna bağlanabilir)150 Ω390 Ω
- Tek tel/bağlantı noktası, tek telli
- 0,2 mm² ... 2,5 mm²
- Tek tel/bağlantı noktası, çok telli
- 0,2 mm² ... 2,5 mm²
- Maks. AWG iletken kesiti, çok damarlı
- 12
- Min. AWG iletken kesiti, çok telli
- 24
- Tek tel/bağlantı noktası, tek tel AWG maks.
- 12
- Tek tel/bağlantı noktası, tek tel AWG min.
- 24
- İletim ortamı
- 2 bükümlü çift iletken, ekranlı
- Dosya formatı/kodlama
- UART (11/10 bit anahtarlanabilir; NRZ)
- Data yönü anahtarlaması
- Otomatik kontrol, min. istasyon tepki süresi 2 bits
- Boyutlu çizim
- Genişlik
- 35 mm
- Yükseklik
- 99 mm
- Derinlik
- 105 mm
- Renk (Muhafaza)
- gri (RAL 7042)
- Malzeme (Muhafaza)
- PA 6.6-FR
- IEC 60068-2-32’e göre serbest düşüş
- : 1 m
- EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı
- : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde
- Şok EN 60068-2-27/IEC 60068-2-27 uyumludur
- : 15g, 11 ms periyot, yarım sinüs şok darbesi
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın)≤ 2000 m (Tehlikeli bölgeler)
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- II 3 G Ex ec IIC T5 Gc
- Sertifika
- UL 21 ATEX 2550X
- Açıklama
- Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz!
- Tanımlama
- Ex ec IIC T5 Gc
- Sertifika
- IECEx ULD 21.0013X
- Tanımlama
- Class I, Zone 2, AEx ec IIC T5 GcEx ec IIC T5 Gc XClass I, Div. 2, Groups A, B, C, DISA-S71.04-1985 G3 Harsh Group A
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Parazite dayanıklılık
- EN 61000-4-2
- Yayılan parazit
- EN 55011
- Standartlar/yönetmelikler
- EN 61000-4-2
- Kontak deşarjı
- ± 6 kV
- Hava deşarjı
- ± 8 kV
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 3 GHz
- Alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- ± 2 kV
- Sinyal
- ± 2 kV
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Giriş
- ± 0,5 kV
- Sinyal
- ± 1 kV
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Standartlar/yönetmelikler
- EN 55011
- Açıklamalar
- A sınıfı, endüstriyel uygulamalar
- Kriter A
- Belirlenen sınırlar içinde normal çalışma karakteristiği
- Kriter B
- Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
- Kaplama uygulamasını bozabilecek maddeler içermez
- VDMA 24364:2018-05
- Standartlar/yönetmelikler
- EN 62368
- Montaj tipi
- DIN rayı montajı
