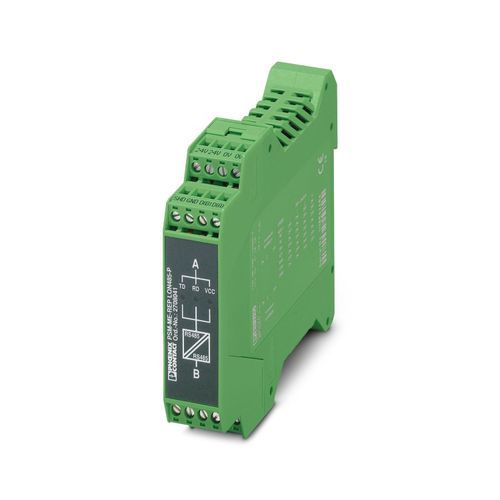

PSM-ME-REP LON485-P - Tekrarlayıcı 2708041
Tekrarlayıcı, RS-485 2 iletkenli LON bus sistemlerinde potansiyel izolasyon ve menzil arttırımı için, 3-yollu izolasyon, raya monte

Ürün verileri
84 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- EMC açıklaması
- EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın
- CCCex açıklaması
- Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez.
- Ürün tipi
- Arabirim dönüştürücü
- Uygulama
- RS-485
- MTTF
- 1808 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21)796 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25)334 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100)
- Kirlilik sınıfı
- 2
- Elektriksel izolasyon
- VCC // RS-485 (A) // RS-485 (B)
- Nominal durum için maksimum güç kaybı
- 2,16 W
- Test gerilimi data arayüzü/besleme
- 1,5 kVrms (50 Hz, 1 dk)
- Besleme gerilim aralığı
- 19,2 V AC/DC ... 28,8 V AC/DC
- Nominal besleme gerilimi
- 24 V AC/DC ±20 %
- Tipik akım tüketimi
- 90 mA (24 V DC)
- Maks. akım tüketimi
- 100 mA
- Sıkma torku
- 0,56 Nm ... 0,79 Nm
- Bit bozulma
- < 1,5 % (cihaza uygulanır: Sisteme özel kabloların sebep olduğu bozulmalar dikkate alınmaz)
- Sinyal
- LON
- İletim kanalları
- 2 (1/1), RxD, TxD, full duplex
- Seri iletim hızı
- 39.1/ 78.1/ 500/ 625/ 1000/ 1250/ 2000 kbps
- Bağlantı yöntemi
- Geçmeli vidalı bağlantı
- İletim uzunluğu
- ≤ 1200 m (iletim hızına, bus sistemine ve kablo tipine bağlıdır)
- Sonlandırma direnci
- 120 Ω
- Tek tel/bağlantı noktası, çok telli
- 0,2 mm² ... 2,5 mm²
- Maks. AWG iletken kesiti, çok damarlı
- 14
- Min. AWG iletken kesiti, çok telli
- 24
- İletim ortamı
- 2 bükümlü çift iletken, ekranlı
- Dosya formatı/kodlama
- Manchester, kayma-toleranslı
- Data yönü anahtarlaması
- Otomatik kontrol
- Seri iletim hızı
- 39.1/ 78.1/ 500/ 625/ 1000/ 1250/ 2000 kbps
- Bağlantı yöntemi
- Geçmeli vidalı bağlantı
- İletim uzunluğu
- ≤ 1200 m (iletim hızına, bus sistemine ve kablo tipine bağlıdır)
- Sonlandırma direnci
- 120 Ω
- Tek tel/bağlantı noktası, çok telli
- 0,2 mm² ... 2,5 mm²
- Maks. AWG iletken kesiti, çok damarlı
- 14
- Min. AWG iletken kesiti, çok telli
- 24
- İletim ortamı
- 2 bükümlü çift iletken, ekranlı
- Dosya formatı/kodlama
- Manchester, kayma-toleranslı
- Data yönü anahtarlaması
- Otomatik kontrol
- Boyutlu çizim
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 114,5 mm
- Renk (Muhafaza)
- yeşil (RAL 6021)
- Malzeme (Muhafaza)
- PA
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın)
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- II 3 G Ex nA IIC T4 Gc
- Sertifika
- IBExU16ATEXB004 X
- Açıklama
- Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz!
- Tanımlama
- Ex nA IIC T4 Gc
- Sertifika
- IECEx IBE 15.0034X
- Tanımlama
- 508 RecognizedClass I, Div. 2, Groups A, B, C, DClass I, Zone 2, AEx nA IIC T4Class I, Zone 2, Ex nA IIC T4 Gc XISA-S71.04-1985 G3 Harsh Group A
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Parazite dayanıklılık
- EN 61000-6-2:2005
- Yayılan parazit
- EN 61000-6-4
- Standartlar/yönetmelikler
- EN 61000-4-2
- Kontak deşarjı
- ± 6 kV (Test seviyesi 3)
- Hava deşarjı
- ± 8 kV (Test seviyesi 3)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 3 GHz (Test seviyesi 3)
- Alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- ± 4 kV (Test seviyesi 3)
- Sinyal
- ± 2 kV (Test seviyesi 3)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Giriş
- ± 0,5 kV
- Sinyal
- ± 2 kV
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- Frekans aralığı
- 0,15 MHz ... 80 MHz
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Standartlar/yönetmelikler
- EN 55011
- Açıklamalar
- A sınıfı, endüstriyel uygulamalar
- Kriter A
- Belirlenen sınırlar içinde normal çalışma karakteristiği
- Kriter B
- Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
- Montaj tipi
- DIN rayı montajı
