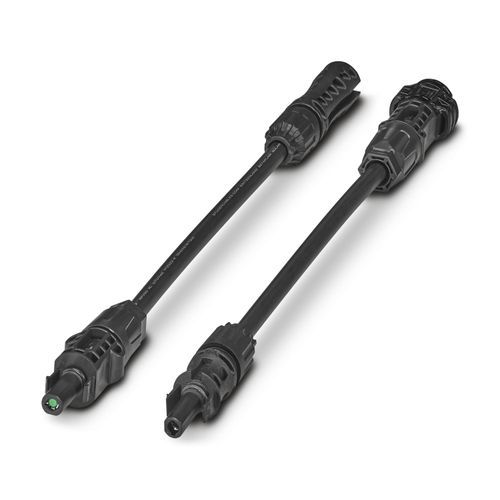

PV-AS-MC4/6-150-MN-SET1 - Fotovoltaik adaptör seti 1079531
Fotovoltaik adaptör seti, Ürün kapsamı: SUNCLIX, tasarım: Adaptör, muhafaza malzemesi: PPE, renk: siyah, nominal akım: 35 A, kablo uzunluğu: 150, Bu konnektörleri yalnızca aynı üretici tarafından üretilen aynı tipteki diğer konnektörlere bağlayın. Bağlantıları yaparken, her zaman nominal gerilime ve nominal akıma ilişkin teknik bilgilere uyun. En küçük ortak değere izin verilir.

Ürün verileri
36 parametreTeknik Özellikler
- Çalışma durumu
- Bu konnektörleri yalnızca aynı üretici tarafından üretilen aynı tipteki diğer konnektörlere bağlayın. Bağlantıları yaparken, her zaman nominal gerilime ve nominal akıma ilişkin teknik bilgilere uyun. En küçük ortak değere izin verilir.
- Güvenlik notu
- • UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir.• UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir.UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir.• Ürünler, tesis, kontrolör ve elektrikli cihaz mühendisliği alanlarındaki uygulamalar için uygundur.• Montajlı ürünlerin manipüle edilmesine veya uygun olmayan biçimde açılmasına izin verilmez.• Yalnızca listelenmiş standartların teknik verilerinde belirtilmiş olan (ör. phoenixcontact.com/products adresinde çevrimiçi olarak sunulan ürün aksesuarları içeriğinde listelenmiş olanlar), eşleşen konnektörler kullanın.• Ürün, üçüncü taraf üreticiler ile doğrudan bağlantı halinde kullanıldığında, tüm sorumluluk kullanıcıya aittir.• > 50 V AC çalışma gerilimleri için, iletken konnektör muhafazaları topraklanmalıdır• Koruyucu veya fonksiyonel toprağın doğru bağlandığından emin olun.• İlgili teknik verileri dikkate alın. Gerekli bilgileri aşağıda belirtilen yerlerde bulabilirsiniz:o Ürünün üzerindeo Ambalaj etiketi üzerindeo Sağlanan dokümantasyonun içeriğindeo Çevrimiçi olarak, phoenixcontact.com/products adresinde ilgili ürün başlığı altında• Bu ürün için çevrimiçi olarak phoenixcontact.com/products adresindeki İndirilenler sayfasında sunulan montaj talimatları/Design In tasarım dokümanlarına uyulmalıdır.• Kullanımda olmayan konnektörleri korumak için bir koruyucu kapak kullanın. Uygun aksesuarlar, phoenixcontact.com/products adresinde ilgili ürüne ait aksesuar bölümünde çevrimiçi olarak sunulmuştur• Normal çalışma esnasında, konnektör ısınır. Ortam koşullarına bağlı olarak, konnektörün yüzeyi ısınmaya devam edebilir. Böyle bir durumda kullanıcı, uyarılar (ör. DIN EN ISO 13732-1:2008-12) asmakla sorumludur.• Konnektörü yalnızca tamamen takılmış ve kilitlenmiş durumda iken işletin.• Kabloyu döşerken, konnektörlere etkiyen çekme yükünün standartlarda belirtilen üst sınırı aşmadığından emin olun.• Kablonun minimum bükülme yarıçapını dikkate alın. Kabloyu bükmeden döşeyin.
- Ürün tipi
- Adaptör
- Ürün gamı
- SUNCLIX
- Tasarım
- Adaptör
- Koruma sınıfı
- II
- Kirlilik sınıfı
- 2
- Maksimum yük akımı
- 35 A (85 °C)
- Nominal gerilim (II/2)
- 1000 V
- Nominal gerilim (III/2)
- 1500 V
- Nominal aşırı gerilim (II/2)
- 12 kV
- Nominal aşırı gerilim (III/2)
- 12 kV
- Nominal aşırı gerilim (III/3)
- 16 kV
- Nominal akım
- 35 A
- Hacim direnci
- < 1 mΩ ((kablo dahil))
- Maksimum yük akımı
- 35 A (85 °C)
- Uzunluk
- 150 mm
- Renk
- siyah
- Muhafaza kısmının rengi
- siyah
- UL 94'e uygun yanmazlık sınıfı
- V0
- İzolasyon malzeme grubu
- I / CTI 600
- Muhafaza malzemesi
- PPE
- Kablo conta malzemesi
- EPDM
- Kontak malzemesi
- Cu
- Kontak yüzey malzemesi
- Ag
- Kontak taşıyıcı malzemesi
- PPE
- Malzeme, O-ring
- Silopren
- Vidalı bağlantı için malzeme
- PPE
- Kablo uzunluğu
- 150 mm
- Kablo tipi
- Çoklu standart
- VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı
- esnek
- Dış kablo çapı
- 7,60 mm
- Dış kılıf, renk
- siyah
- Koruma derecesi (takılı durumda)
- IP68 (1 h/1 m)
- Koruma derecesi (takılı olmayan durumda)
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 85 °C (-40 °C ... 70 °C (UL))
