Phoenix Contact/Fotovoltaik sistemleri için aşırı gerilim koruması

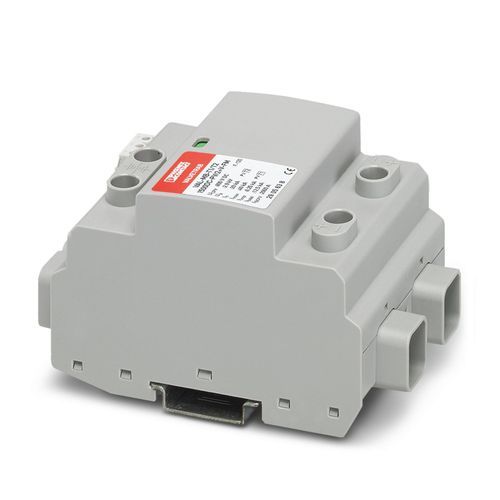

VAL-MB-T1/T2 1000DC-PV/2+V-FM - Tip 1/2 yıldırım/aşırı gerilim arestörü 2905638
2-kut. izoleli ve topraklanmış 1.000 V DC PV sistemleri için yıldırım akımı arestörü/aşırı gerilim koruma cihazı, DIN rayı montajı için, ikaz kontağı bulunan, sıcaklık izlemeli koruma elemanları, modülde durum mesajı.

Ürün verileri
87 parametreTeknik Özellikler
- Ürün tipi
- PV arestör
- Ürün gamı
- VALVETRAB MB
- IEC kategorisi
- PV T1 / T2PV T1 / T2
- EN tip
- T1 / T2
- IEC güç kaynağı sistemi
- DC
- Tasarım
- Raya monte modül, tek parça
- Montaj yeri
- Dahili bölge
- Ayırma cihazının montaj yeri
- Dahili
- Erişilebilirlik
- Erişilebilir
- Bağlantı konfigürasyonu
- Y konfigürasyon
- SPD arıza davranışı
- OCFM (Açık Devre Arıza Modu)
- Aşırı gerilim koruması arızalı mesajı
- Optik, ikaz kontağı
- Kirlilik sınıfı
- 2
- Bağlantı adı
- İkaz kontağı
- Anahtarlama işlevi
- Enversör kontak
- Çalışma gerilimi
- 5 V AC ... 250 V AC5 V DC ... 30 V DC
- Çalışma akımı
- 5 mA AC ... 1,5 A AC5 mA DC ... 1 A DC
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M5
- Sıkma torku
- 3 Nm
- Kablo soyma uzunluğu
- 16 mm
- İletken kesiti, çok damarlı
- 2,5 mm² ... 35 mm²
- Kablo kesiti AWG
- 14 ... 2
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M2
- Sıkma torku
- 0,25 Nm
- Kablo soyma uzunluğu
- 7 mm
- İletken kesiti, çok damarlı
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Boyutlu çizim
- Genişlik
- 71,2 mm
- Yükseklik
- 120 mm
- Derinlik
- 65,5 mm (7.5 mm DIN rayı dahil)
- Yatay pin aralığı
- 4 Birim
- Renk
- gri (RAL 7042)gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Yalıtım malzemesi
- PA 6.6PBT
- Muhafaza malzemesi
- PA 6.6
- Açık yan taraf
- Hayır
- Koruma hatları
- (L+) - (L-)(L+) - PE(L-) - PE
- Hareket yönü
- (L+)-PE & (L-)-PE & (L+)-(L-)
- Nominal yük akımı IL
- 50 A
- Toprak iletkeni akımı IPE
- ≤ 70 µA DC≤ 500 µA AC
- Beklemede güç tüketimi PC
- ≤ 70 mVA
- Nominal deşarj akımı In 8/20) µs
- 20 kA
- Maksimum deşarj akımı Imax (8/20) µs
- 40 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 3,125 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 9,77 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 6,25 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 12,5 kA
- Koruma seviyesi Up
- ≤ 3,3 kV
- Artık gerilim Ures
- ≤ 3,3 kV (In'de)≤ 2,5 kV (3 kA'de)≤ 2,7 kV (6,25 kA'de)≤ 2,9 kV (10 kA'de)≤ 3,1 kV (15 kA'de)≤ 4 kV (40 kA'da)
- Tepki süresi tA
- ≤ 25 ns
- Bağlantı konfigürasyonu
- Y konfigürasyon
- SPD arıza davranışı
- OCFM (Açık Devre Arıza Modu)
- Yüksüz gerilim UOCSTC
- ≤ 833 V DC
- Maksimum deşarj akımı Imax (8/20) µs
- 40 kA
- Tepki süresi tA
- ≤ 25 ns
- Darbe deşarj akımı (10/350) µs, şarj
- 3,125 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 9,77 kJ/Ω
- Yıldırım test akımı (10/350) µs, tepe değer limp
- 6,25 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 12,5 kA
- Yalıtım direnci Riso:
- > 5 GΩ (500 V DC'de)
- Nominal deşarj akımı In 8/20) µs
- 20 kA
- Nominal yük akımı IL
- 50 A
- Sürekli çalışma akımı ICPV
- < 70 µA
- En yüksek sürekli gerilim UCPV
- 1000 V DC
- Kısa devre dayanımı ISCPV
- 2000 A
- Artık gerilim Ures
- ≤ 3,3 kV (In'de)≤ 2,5 kV (3 kA'de)≤ 2,7 kV (6,25 kA'de)≤ 2,9 kV (10 kA'de)≤ 3,1 kV (15 kA'de)≤ 4 kV (40 kA'da)
- Toprak iletkeni akımı IPE
- ≤ 70 µA DC≤ 500 µA AC
- Koruma seviyesi Up
- ≤ 3,3 kV
- Beklemede güç tüketimi PC
- ≤ 70 mVA
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 6000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 50g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 5g (5 - 500 Hz/2.5 h/X, Y, Z)
- Standartlar/spesifikasyonlar
- EN 61643-31
- Not
- 2019
- Standartlar/spesifikasyonlar
- IEC 61643-31
- Not
- 2018
- Montaj tipi
- DIN rayı: 35 mm
