Phoenix Contact/Fotovoltaik sistemleri için aşırı gerilim koruması

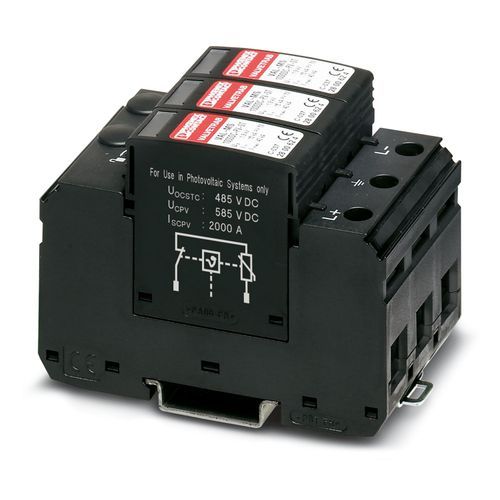

VAL-MS 1000DC-PV/2+V - Tip 2 aşırı gerilim arestörü 2800628
2-kut. izoleli ve topraklanmış 1.000 V DC PV sistemleri için aşırı gerilim koruma cihazı, DIN rayı montajı için, 3-kut. taban elemanı, üç geçmeli sıcaklık izlemeli koruma elemanı, her bir fişte durum mesajı.

Ürün verileri
86 parametreTeknik Özellikler
- Not
- Bu cihaz bir muhafaza içerisinde dokunmaya karşı korumalı bir tesisatta kullanılabilir. Bağlantı bölgesindeki aktif ve topraklı bölümler arasında en az 8 mm'lik bir boşluk kalmasını sağlayın.
- Ürün tipi
- PV arestör
- Ürün gamı
- VALVETRAB MS
- IEC kategorisi
- PV IIPV T2
- EN tip
- T2
- IEC güç kaynağı sistemi
- DC
- Tasarım
- Ray modülü, iki kısımlı, bölünebilir
- Enerjili ve topraklanmış parçalar arasındaki mesafe
- 8 mm
- Montaj yeri
- Dahili bölge
- Ayırma cihazının montaj yeri
- Dahili
- Erişilebilirlik
- Erişilebilir
- Bağlantı konfigürasyonu
- Y konfigürasyon
- SPD arıza davranışı
- OCFM (Açık Devre Arıza Modu)
- Aşırı gerilim koruması arızalı mesajı
- optik
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M5
- Sıkma torku
- 3 Nm (1,5 mm² ... 16 mm²)4,5 Nm (25 mm² ... 35 mm²)
- Kablo soyma uzunluğu
- 16 mm
- İletken kesiti, çok damarlı
- 1,5 mm² ... 25 mm²
- İletken kesiti, tek telli
- 1,5 mm² ... 35 mm²
- Kablo kesiti AWG
- 15 ... 2
- Bağlantı yöntemi
- Çatal kablo pabucu
- İletken kesiti, çok damarlı
- 1,5 mm² ... 16 mm²
- Boyutlu çizim
- Genişlik
- 53,4 mm
- Yükseklik
- 89,8 mm
- Derinlik
- 65,7 mm (7.5 mm DIN rayı dahil)
- Yatay pin aralığı
- 3 Birim
- Renk
- siyah (RAL 9005)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PA 6.6-FRPBT-FR
- Malzeme grubu
- I
- Muhafaza malzemesi
- PA 6.6-FRPBT-FR
- Açık yan taraf
- Hayır
- Koruma hatları
- (L+) - (L-)(L+) - PE(L-) - PE
- Hareket yönü
- (L+)-PE & (L-)-PE & (L+)-(L-)
- Nominal yük akımı IL
- 80 A
- Toprak iletkeni akımı IPE
- ≤ 20 µA DC≤ 250 µA AC
- Beklemede güç tüketimi PC
- ≤ 25 mVA
- Nominal deşarj akımı In 8/20) µs
- 15 kA
- Maksimum deşarj akımı Imax (8/20) µs
- 40 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Koruma seviyesi Up
- ≤ 3,7 kV
- Artık gerilim Ures
- ≤ 3,7 kV (In'de)≤ 3,1 kV (5 kA'de)≤ 3,5 kV (10 kA'de)≤ 4 kV (20 kA'da)≤ 4,6 kV (30 kA'da)≤ 5 kV (40 kA'da)
- Tepki süresi tA
- ≤ 25 ns
- Bağlantı konfigürasyonu
- Y konfigürasyon
- SPD arıza davranışı
- OCFM (Açık Devre Arıza Modu)
- Yüksüz gerilim UOCSTC
- ≤ 975 V DC
- Maksimum deşarj akımı Imax (8/20) µs
- 40 kA
- Tepki süresi tA
- ≤ 25 ns
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Yalıtım direnci Riso:
- > 5 GΩ (500 V DC'de)
- Nominal deşarj akımı In 8/20) µs
- 15 kA
- Nominal yük akımı IL
- 80 A
- Sürekli çalışma akımı ICPV
- < 20 µA
- En yüksek sürekli gerilim UCPV
- 1170 V DC
- Kısa devre dayanımı ISCPV
- 2000 A
- Artık gerilim Ures
- ≤ 3,7 kV (In'de)≤ 3,1 kV (5 kA'de)≤ 3,5 kV (10 kA'de)≤ 4 kV (20 kA'da)≤ 4,6 kV (30 kA'da)≤ 5 kV (40 kA'da)
- Toprak iletkeni akımı IPE
- ≤ 20 µA DC≤ 250 µA AC
- Koruma seviyesi Up
- ≤ 3,7 kV
- Beklemede güç tüketimi PC
- ≤ 25 mVA
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m (amsl)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 60g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 7,5g (5-500 Hz/2,5 h/XYZ)
- Maksimum sürekli çalışma gerilimi MCOV
- 1170 V DC
- kısa devre akım seviyesi (SCCR)
- 50 kA
- Gerilim koruma seviyesi VPR
- 3 kV
- Nominal darbe deşarj akımı In
- 10 kA
- Koruma hatları
- (L+) - (L-)(L+) - G(L-) - G
- Nominal gerilim
- 1170 V DC
- Güç dağıtım sistemi
- DC PV
- SPD Tipi
- 1CA
- Sıkma torku
- 30 lbf-in.
- Kablo kesiti AWG
- 14 ... 2
- Standartlar/spesifikasyonlar
- EN 61643-31
- Not
- 2019
- Standartlar/spesifikasyonlar
- IEC 61643-31
- Not
- 2018
- Montaj tipi
- DIN rayı: 35 mm
