Phoenix Contact/Fotovoltaik sistemler için string toplama kutusu

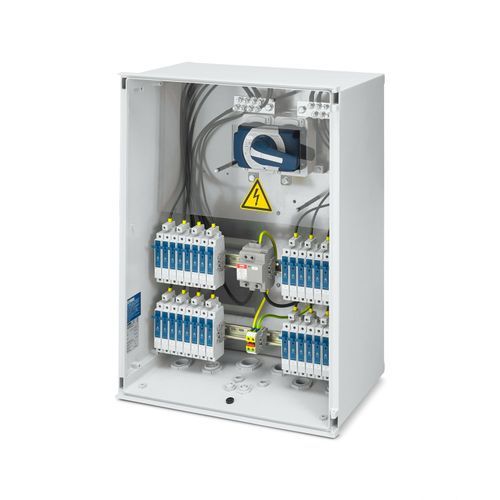

SOL-SC-16ST-P-1-XF-00331 - String toplama kutusu 1694155



String bağlantı kutusu; MPP gerilimi: 1500 V DC; dizi sayısı: 16; ekipman: DC anahtar ayırıcısı, aşırı gerilim koruması (tip 1/2), sigorta taşıyıcı (DC +/-, sigorta seçilebilir); kablo kesiti DC OUT: 300 mm2, maks.; muhafaza yönü: dikey; kablo girişi tipi: kablo rakoru
SOL-SC-16ST-P-1-XF-00331 - String toplama kutusu 1694155
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sipariş bilgisi:
PV sigortaların seçilmesi• PV sigortaları uygulamanıza ve panel üreticisinin teknik özelliklerine göre seçin.• PV panel veri sayfası genellikle PV panelin ters akım kapasitesi için maksimum değeri içerir. Seçilecek PV sigortanın nominal akımı her zaman bu maksimum değerden küçük veya eşit olmalıdır.• Ayrıca PV sigortaların tipik güç kaybına da dikkat edin.• Aynı şekilde string bağlantı kutusundaki sigorta taşıyıcının maksimum nominal akımına da dikkat edin (32 A).• String bağlantı kutuları Adler üreticisinin PV sigortaları ile test edilmiştir. Diğer üreticilerin PV sigortaları kullanıldığında, sıcaklık davranışının yanı sıra güç kaybı ve akım değer kaybında da sapmalar olabilir.• Yüksek ortam sıcaklıkları, PV sigortalar üzerinde ek bir zorlama yaratır. Bu tür bir uygulamada nominal akımdaki potansiyel azalmayı dikkate alın.
Ürün tipi
String toplama kutusu
Teslimat kapsamı
Montaj malzemeli aksesuar kiti
Hizalama
Portrait
Tasarım
Sigorta tutucuDC anahtar ayırıcı
Montaj bölgesi
Dış mekan kurulumu, çatıyla örtülü alan, doğrudan güneş ışığı almayan
Koruma sınıfı
II
MPP gerilimi Un
maks. 1500 V DC
String başına akım Imax
maks. 25 A (DC anahtar ayırıcısının nominal çalışma akımına dikkat edin)
Nominal çalışma akımı DC-21B
400 A
EN tip
T1
IEC kategorisi
T1
Koruma seviyesi Up
≤ 4,5 kV
Toplam darbe deşarj akımı Itotal (10/350) µs
≤ 12,5 kA
Toplam darbe deşarj akımı Itotal (8/20) µs
30 kA
Giriş sayısı: Stringler
16
Desteklenen MPP takip cihaz sayısı
1
String sigortası
Konfigüre edilebilir
Çıkış sayısı: MPP takipçisi
1
Çıkış sayısı: ±
1
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Vidalı bağlantı
Kablo kesit alanı
maks. 6 mm²
Dış kablo çapı
5 mm ... 7 mm
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Vidalı bağlantı
Kablo kesit alanı
maks. 16 mm²
Dış kablo çapı
6 mm ... 13 mm
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Kablo pabucu bağlantısı (Cıvata (M10))
Kablo kesit alanı
maks. 300 mm²
Dış kablo çapı
21 mm ... 35 mm
Genişlik
600 mm
Yükseklik
800 mm
Derinlik
300 mm
RAL rengi
7035 açık gri
Malzeme Muhafaza
Polyester fiber cam takviyeli
Malzeme Kapak/kapı
Polyester fiber cam takviyeli
Koruma sınıfı
IP65
Ortam sıcaklığı (çalışma)
-25 °C ... 40 °C
Maksimum yükseklik
'a 2000 m (Deniz seviyesinin üzerinde)
Standart tanımlama
Alçak gerilim anahtarlama ve kontrol düzenleri – Bölüm 2: Güç anahtarlama ve kontrol düzenleri
Standartlar/spesifikasyonlar
EN 61439-2
