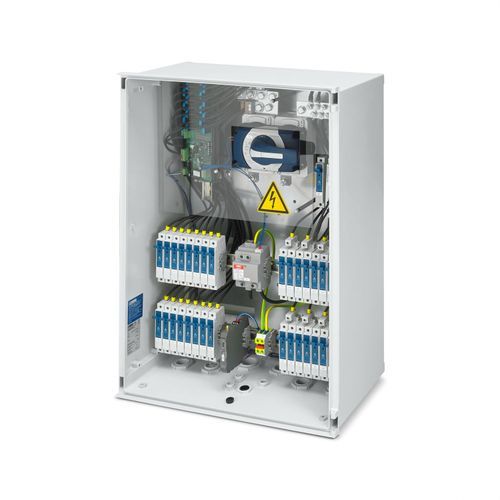

SOL-SC-16ST-P-1-XF-11231 - String toplama kutusu 1694153
String bağlantı kutusu; MPP gerilimi: 1500 V DC; dizi adedi: 16; ekipman: DC anahtar ayırıcısı, string izleme, aşırı gerilim koruması (tip 2), sigorta taşıyıcı (DC +/-, sigorta seçilebilir); kablo kesiti DC OUT: 300 mm2, maks.; haberleşme: RS-485; muhafaza yönü: dikey; kablo girişi tipi: kablo rakoru

Ürün verileri
49 parametreTeknik Özellikler
- Sipariş bilgisi:
- PV sigortaların seçilmesi• PV sigortaları uygulamanıza ve panel üreticisinin teknik özelliklerine göre seçin.• PV panel veri sayfası genellikle PV panelin ters akım kapasitesi için maksimum değeri içerir. Seçilecek PV sigortanın nominal akımı her zaman bu maksimum değerden küçük veya eşit olmalıdır.• Ayrıca PV sigortaların tipik güç kaybına da dikkat edin.• Aynı şekilde string bağlantı kutusundaki sigorta taşıyıcının maksimum nominal akımına da dikkat edin (32 A).• String bağlantı kutuları Adler üreticisinin PV sigortaları ile test edilmiştir. Diğer üreticilerin PV sigortaları kullanıldığında, sıcaklık davranışının yanı sıra güç kaybı ve akım değer kaybında da sapmalar olabilir.• Yüksek ortam sıcaklıkları, PV sigortalar üzerinde ek bir zorlama yaratır. Bu tür bir uygulamada nominal akımdaki potansiyel azalmayı dikkate alın.
- Tavsiye edilen
- String izleme modülünün verilerini okumak için opsiyonel olarak “Solarworx” kütüphanesini ve “KERNEL sistemi” fonksiyon bloğunu kullanabilirsiniz. Fonksiyon bloğu mevcut Solarworx kütüphane versiyonunun bir parçasıdır. Solarworx kütüphanesi PLCnext Store'dan indirilebilir ve lisans olarak satın alınabilir. PLCnext Store Info Center'da,tüm bilgileri bulabilirsiniz (örn. lisansların yüklenmesi/kaldırılması veya bir Proficloud/PLCnext Store hesabına kaydolma)(https://store.plcnext.help/st/Home.htm).
- Ürün tipi
- String toplama kutusu
- Teslimat kapsamı
- Montaj malzemeli aksesuar kiti
- Hizalama
- Portrait
- Tasarım
- Sigorta tutucuDC anahtar ayırıcıString izleme
- Montaj bölgesi
- Dış mekan kurulumu, çatıyla örtülü alan, doğrudan güneş ışığı almayan
- Koruma sınıfı
- II
- MPP gerilimi Un
- maks. 1500 V DC
- Kontrol gerilimi
- 24 V DC
- String başına akım Imax
- maks. 25 A (DC anahtar ayırıcısının nominal çalışma akımına dikkat edin)
- Nominal çalışma akımı DC-21B
- 400 A
- EN tip
- T2
- IEC kategorisi
- T2
- Koruma seviyesi Up
- ≤ 5 kV
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 30 kA
- Giriş sayısı: Stringler
- 16
- Desteklenen MPP takip cihaz sayısı
- 1
- String sigortası
- Konfigüre edilebilir
- Çıkış sayısı: MPP takipçisi
- 1
- Çıkış sayısı: ±
- 1
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo kesit alanı
- maks. 6 mm²
- Dış kablo çapı
- 5 mm ... 7 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo kesit alanı
- maks. 16 mm²
- Dış kablo çapı
- 6 mm ... 13 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Kablo pabucu bağlantısı (Cıvata (M10))
- Kablo kesit alanı
- maks. 300 mm²
- Dış kablo çapı
- 21 mm ... 35 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo kesiti aralığı:
- 0,14 mm² ... 4 mm² (yüksüksüz tek ve çok telli kablolar)0,14 mm² ... 2,5 mm² (yüksüklü çok telli kablolar)
- Dış kablo çapı
- 6 mm ... 13 mm
- Bus sistemi
- Modbus/RTU
- Genişlik
- 600 mm
- Yükseklik
- 800 mm
- Derinlik
- 300 mm
- RAL rengi
- 7035 açık gri
- Malzeme Muhafaza
- Polyester fiber cam takviyeli
- Malzeme Kapak/kapı
- Polyester fiber cam takviyeli
- Koruma sınıfı
- IP65
- Ortam sıcaklığı (çalışma)
- -25 °C ... 40 °C
- Maksimum yükseklik
- 'a 2000 m (Deniz seviyesinin üzerinde)
- Standart tanımlama
- Alçak gerilim anahtarlama ve kontrol düzenleri – Bölüm 2: Güç anahtarlama ve kontrol düzenleri
- Standartlar/spesifikasyonlar
- EN 61439-2
