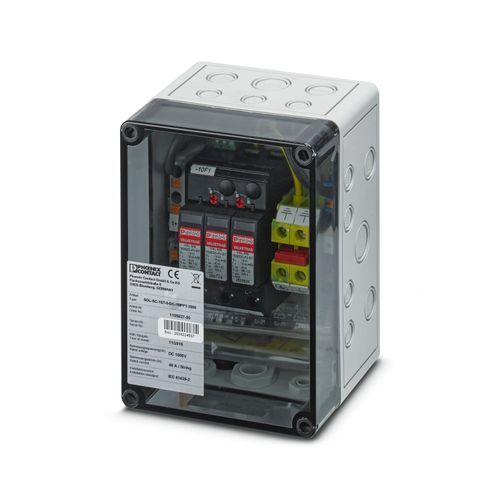

SOL-SC-1ST-0-DC-1MPPT-1000 - String toplama kutusu 1182566



1x 1 string bağlantısı için 1000 V DC'ye kadar fotovoltaik sistemler için string toplama kutusu. Giriş ve çıkış tarafları için aşırı gerilim koruması (tip 1/2) ve kablo rakorları bulunan.
SOL-SC-1ST-0-DC-1MPPT-1000 - String toplama kutusu 1182566
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
String toplama kutusu
Koruma sınıfı
II
MPP gerilimi Un
maks. 1000 V DC
Yüksüz gerilim UOC
maks. 1100 V DC
String başına akım Imax
maks. 40 A
EN tip
T1
IEC kategorisi
T1
Koruma seviyesi Up
≤ 3,5 kV
Toplam darbe deşarj akımı Itotal (8/20) µs
40 kA
Kısa devre dayanımı ISCPV
40 A
Giriş sayısı: Stringler
1 (MPP takip cihazı başına)
Desteklenen MPP takip cihaz sayısı
1
Çıkış sayısı: MPP takipçisi
1
Çıkış sayısı: ±
1 (MPP takip cihazı başına)
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Push-in bağlantı
Kablo kesiti aralığı:
2,5 mm² ... 6 mm²
Dış kablo çapı
3 mm ... 6,5 mm
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Vidalı bağlantı
Kablo kesiti aralığı:
2x 16 mm²
Dış kablo çapı
2x 6 mm ... 12 mm
Kablo girişi tipi
Kablo rakoru
Bağlantı yöntemi
Push-in bağlantı
Kablo kesiti aralığı:
2,5 mm² ... 6 mm²
Dış kablo çapı
3 mm ... 6,5 mm
Genişlik
130 mm
Yükseklik
180 mm
Derinlik
111 mm
Malzeme Muhafaza
Polikarbonat
Malzeme Kapak/kapı
Polikarbonat (şeffaf)
Koruma sınıfı
IP65
Ortam sıcaklığı (çalışma)
-20 °C ... 55 °C
