Phoenix Contact/Fotovoltaik sistemler için string toplama kutusu

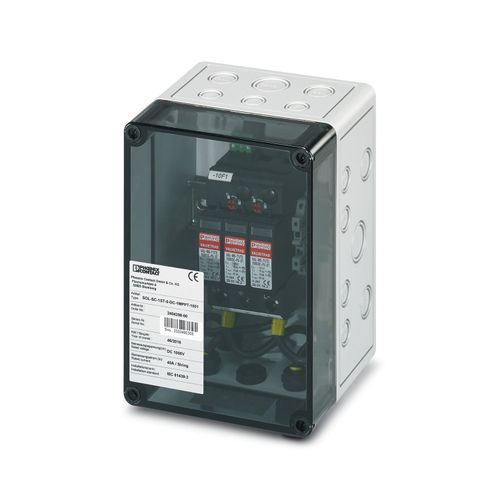

SOL-SC-1ST-0-DC-1MPPT-1001 - String toplama kutusu 2404298
1x 1 string bağlantısı için 1.000 V DC'ye kadar fotovoltaik sistemler için string toplama kutusu. Giriş ve çıkış tarafı için aşırı gerilim koruma (tip 1/2) ve SUNCLIX DC konnektörler bulunan (SUNCLIX eşleşme konnektörleri standart olarak sağlanır).

Ürün verileri
31 parametreTeknik Özellikler
- Ürün tipi
- String toplama kutusu
- Teslimat kapsamı
- String toplama kutusunu bağlamak için SUNCLIX DC konnektörü
- Koruma sınıfı
- II
- MPP gerilimi Un
- maks. 1000 V DC
- Yüksüz gerilim UOC
- maks. 1100 V DC
- String başına akım Imax
- maks. 40 A
- EN tip
- T1
- IEC kategorisi
- T1
- Koruma seviyesi Up
- ≤ 3,5 kV
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 5 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Kısa devre dayanımı ISCPV
- 40 A
- Giriş sayısı: Stringler
- 1 (MPP takip cihazı başına)
- Desteklenen MPP takip cihaz sayısı
- 1
- Çıkış sayısı: MPP takipçisi
- 1
- Çıkış sayısı: ±
- 1 (MPP takip cihazı başına)
- Kablo girişi tipi
- SUNCLIX
- Kablo kesiti aralığı:
- 2,5 mm² ... 6 mm²
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo kesiti aralığı:
- 2x 16 mm²
- Dış kablo çapı
- 2x 6 mm ... 12 mm
- Kablo girişi tipi
- SUNCLIX
- Kablo kesiti aralığı:
- 2,5 mm² ... 6 mm²
- Genişlik
- 130 mm
- Yükseklik
- 180 mm
- Derinlik
- 111 mm
- Malzeme Muhafaza
- Polikarbonat
- Malzeme Kapak/kapı
- Polikarbonat (şeffaf)
- Koruma sınıfı
- IP65
- Ortam sıcaklığı (çalışma)
- -20 °C ... 55 °C
