Phoenix Contact/Fotovoltaik sistemler için string toplama kutusu

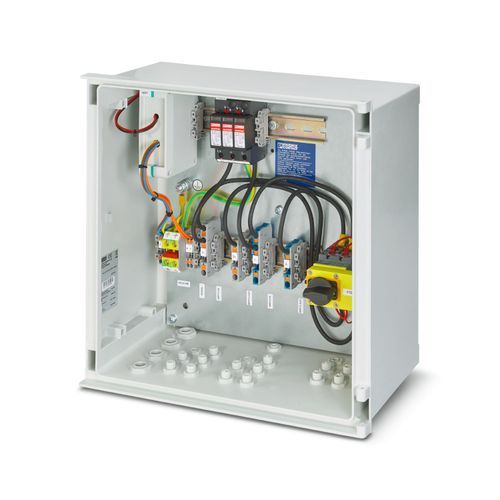

SOL-SC-1ST-0-DC-1MPPT-1300FS - String toplama kutusu 1137053
1x 1 string bağlantısı için 1000 V DC'ye kadar fotovoltaik sistemler için string toplama kutusu. Aşırı gerilim koruması (tip 1/2) bulunan, uzaktan erişimli DC itfaiyeci anahtarı ayırıcısı ve giriş ve çıkış tarafı için Push-in bağlantı bulunan.

Ürün verileri
49 parametreTeknik Özellikler
- Ürün tipi
- String toplama kutusu
- Tasarım
- DC itfaiye anahtarı
- Koruma sınıfı
- I
- MPP gerilimi Un
- maks. 1000 V DC
- Yüksüz gerilim UOC
- maks. 1100 V DC
- String başına akım Imax
- maks. 40 A
- Nominal çalışma akımı DC-21B
- 40 A
- Nominal çalışma akımı DC-PV1
- 40 A
- Güç kaynağı
- 230 V AC
- Sinyal seviyesi İkaz kontağı
- 24 V DC (kuru kontak)
- EN tip
- T1
- IEC kategorisi
- T1
- Koruma seviyesi Up
- ≤ 3,5 kV
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 5 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Kısa devre dayanımı ISCPV
- 40 A
- Giriş sayısı: Stringler
- 1 (MPP takip cihazı başına)
- Desteklenen MPP takip cihaz sayısı
- 1
- Çıkış sayısı: MPP takipçisi
- 1
- Çıkış sayısı: ±
- 1 (MPP takip cihazı başına)
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo kesiti aralığı:
- 2,5 mm² ... 6 mm²
- Dış kablo çapı
- 3 mm ... 6,5 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo kesiti aralığı:
- 2x 16 mm²
- Dış kablo çapı
- 2x 6 mm ... 12 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo kesiti aralığı:
- 3x 0,14 mm² ... 2,5 mm² (100 V AC ... 240 V AC)
- Dış kablo çapı
- 6 mm ... 12 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo kesiti aralığı:
- 2x 0,14 mm² ... 2,5 mm² (topraksız, maks. 24 V DC)
- Dış kablo çapı
- 6 mm ... 12 mm
- Kablo girişi tipi
- Kablo rakoru
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo kesiti aralığı:
- 2,5 mm² ... 6 mm²
- Dış kablo çapı
- 3 mm ... 6,5 mm
- Genişlik
- 400 mm
- Yükseklik
- 400 mm
- Derinlik
- 200 mm
- Malzeme Muhafaza
- Polyester fiber cam takviyeli
- Malzeme Kapak/kapı
- Polyester fiber cam takviyeli
- Koruma sınıfı
- IP65
- Ortam sıcaklığı (çalışma)
- -20 °C ... 40 °C
- Standart tanımlama
- Alçak gerilim anahtarlama ve kontrol düzenleri – Bölüm 2: Güç anahtarlama ve kontrol düzenleri
- Standartlar/spesifikasyonlar
- EN 61439-2
